Nasz otwarty przepust kablowy HYPFA umożliwia szybki montaż nawet wtedy, gdy przewody lub rury są już zainstalowane. Dzięki bocznemu wejściu i elastycznej konstrukcji może być montowany w istniejących otworach bez konieczności demontażu okablowania.

Wykonany z PA66 (poliamid 66) w kolorze czarnym, zapewnia wysoką odporność chemiczną, dobre właściwości elektryczne, ochronę mechaniczną, izolację oraz tłumienie drgań.

· Temperatura pracy: do +105 °C
· Palność: UL94-V2, materiał samogasnący i trudnopalny
· Średnica otworu: od 12,7 mm do 38,10 mm
· Mocowanie: zęby kotwiące dopasowujące się do grubości panelu

Dostępny na zamówienie w kolorze białym lub innych kolorach zgodnie z próbką. Skontaktuj się z nami, aby uzyskać więcej informacji. Produkt spełnia wymagania UL (Underwriters’ Laboratories) oraz posiada certyfikat CSA (Canadian Standards Association).


Rysunki PDF:
UL94:   V2
IP:
RoHS:
Jednostka miary:: Milimetry
Video:

HYPFA
HYPFA

Numer katalogowy
Średnica otworu
Grubość panelu
Maks. średnica kabla (d)
D
L
h



Więcej
info.
01012000144 12,70 3,20 7,60 14,40 9,60 1,10
01012000145 15,90 3,20 11,10 18,20 10,00 1,30
01012000146 19,00 3,20 12,70 20,60 10,00 1,30
01012000147 22,20 3,20 14,30 23,40 10,00 1,40
01012000148 25,40 3,20 19,10 27,00 10,00 1,40
01012000149 27,80 3,20 20,60 30,20 10,15 1,65
01012000170 31,80 3,20 23,80 37,60 10,30 1,80
01012000150 34,90 3,20 25,40 37,60 10,30 1,80
01012000151 38,10 3,20 26,90 39,60 10,70 2,00

Jeśli są Państwo zainteresowani częściami z rodziny HYPFA, mogą być Państwo również zainteresowani tymi oto rodzinami cześci:

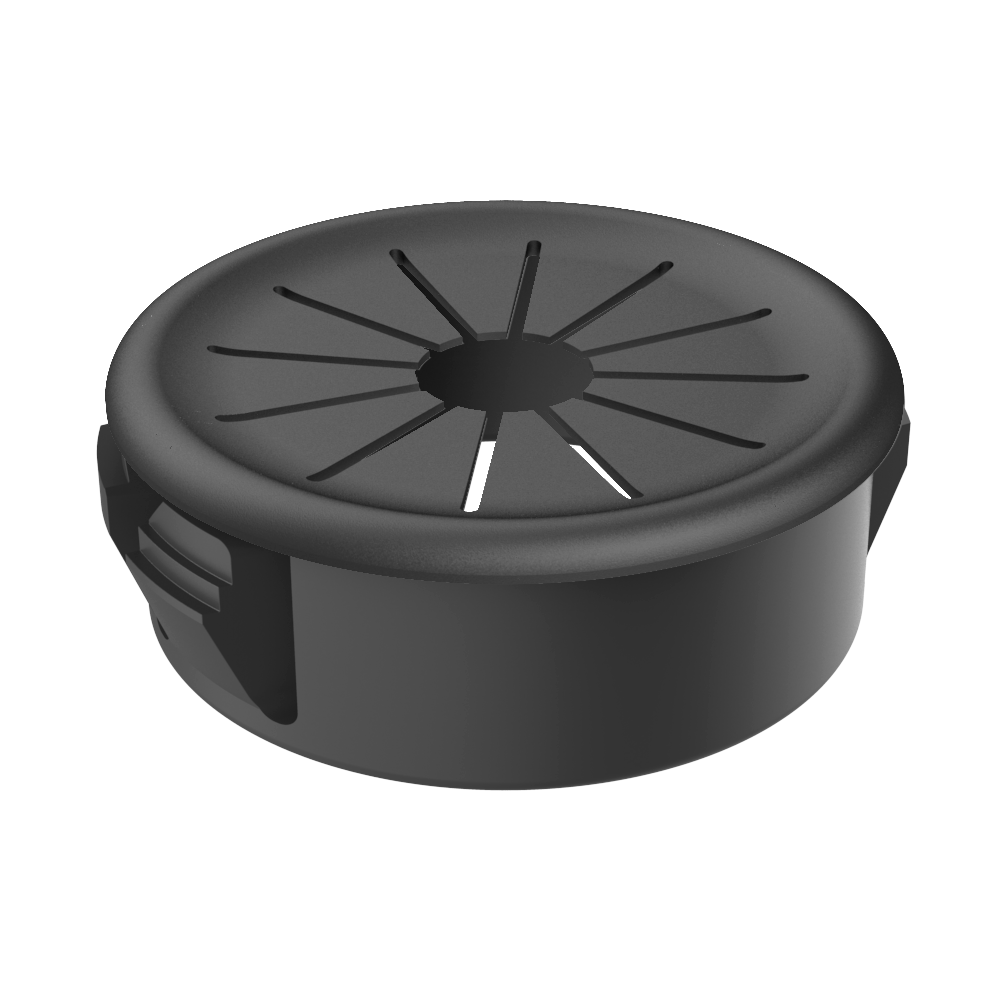

Nasze <b>przelotki kablowe ALL-FIT</b> z membraną <b>MPF</b> są stosowane w wielu aplikacjach, w szczególności do <b>ochrony kabli, rur i węży</b> przed krawędziami blach metalowych oraz ostrymi lub nieobrobionymi krawędziami elementów, w których są montowane.<br> Te regulowane tuleje posiadają konstrukcję z elastycznymi językami, które ułatwiają wprowadzanie wielu kabli, absorbują uderzenia i drgania oraz zapewniają optymalną ochronę i izolację. Dodatkowo charakteryzują się odpornością na czynniki chemiczne oraz dobrymi właściwościami elektrycznymi.<br> Przelotki wyposażone są w <b>wypustki blokujące</b>, które zatrzaskują się w otworach poprzez nacisk palcem i dopasowują się do maksymalnej grubości panelu, zapewniając stabilne mocowanie. Dostępne są w różnych rozmiarach do otworów o średnicach od <b>12,70 mm do 76,20 mm</b>.<br><br> Wykonane z <b>poliamidu 66</b> (PA66) stabilizowanego termicznie, o <b>maksymalnej temperaturze pracy 105°C</b>, standardowo w kolorze <b>czarnym</b>. Mogą być również dostarczane w kolorze <b>białym</b> oraz w innych kolorach RAL; w celu ustalenia minimalnej ilości zamówienia prosimy o kontakt z naszym działem handlowym.<br><br> Produkt spełnia wymagania norm <b>UL</b> (<i>Underwriters’ Laboratories</i>) i jest certyfikowany przez <b>CSA</b> (<i>Canadian Standards Association</i>), zgodnie z obowiązującymi <b>normami bezpieczeństwa i jakości</b>.   <p>Nasz <b>przepust kablowy TSS</b> zapewnia proste i skuteczne uszczelnienie przewodów. Jego konstrukcja umożliwia dopasowanie do szerokiego zakresu średnic kabli oraz pewne mocowanie w panelu, również w przypadku przewodów o większej średnicy. Produkt posiada certyfikat <b>IP67</b>. Wersja <b>TSSH</b> umożliwia montaż do trzech kabli w jednym otworze przy zachowaniu tych samych właściwości uszczelniających i ochronnych.</p> <p>Konstrukcja obejmuje odrywaną membranę oraz elastyczną strefę z funkcją <b>joy-stick</b>, umożliwiającą ustawienie kabla bez utraty stopnia ochrony <b>IP67</b>. Dzięki elastyczności materiału <b>TPE</b> przepust dopasowuje się również do powierzchni zakrzywionych.</p> <p>· <b>Materiał:</b> Bezhalogenowy TPE (elastomer termoplastyczny)<br>· <b>Stopień ochrony:</b> IP67 (certyfikat Semko)<br>· <b>Klasa palności:</b> UL94-HB lub UL94-V0<br>· <b>Standardowe kolory:</b> Czarny (RAL 9005), Jasnoszary (RAL 7035) i Biały (RAL 9010)</p> <p><i>Montaż: wciśnij przepust w otwór montażowy i przebij membranę przewodem. Jeżeli odrywana membrana nie oddzieli się całkowicie podczas montażu, usuń ją ręcznie.</i></p>   Przelotka pół-zaślepiona HYPAC została zaprojektowana aby skutecznie chronić kable i przewody przechodzące przez elementy metalowe. Produkt szybki i łatwy w montażu. Wykonany został z wodoszczelnego materiału odpornego na wysokie temperatury, drgania, promieniowanie UV oraz większość substancji chemicznych takich jak np. Kwasy organiczne, alkohole i płyny hamulcowe.   Przelotka pół-zaślepiona HYPAD została zaprojektowana aby skutecznie chronić kable i przewody przechodzące przez elementy metalowe. Produkt szybki i łatwy w montażu. Wykonany został z wodoszczelnego materiału odpornego na wysokie temperatury, drgania, promieniowanie UV oraz większość substancji chemicznych takich jak np. Kwasy organiczne, alkohole i płyny hamulcowe.   Przelotka pół-zaślepiona HYPAH została zaprojektowana aby skutecznie chronić kable i przewody przechodzące przez elementy metalowe. Produkt szybki i łatwy w montażu. Wykonany został z wodoszczelnego materiału odpornego na wysokie temperatury, drgania, promieniowanie UV oraz większość substancji chemicznych takich jak np. Kwasy organiczne, alkohole i płyny hamulcowe.
