Przepust Uniwersalny MPF jest przeznaczony do wielu różnych zastosowań, takich jak np. ochrony przewodów, kabli, a także innych elementów okrągłych, kwadratowych i o nieregularnych kształtach. Zaprojektowany został tak, aby pochłaniać wstrząsy i wibracje oraz aby dostosowywać się do różnych średnic i kształtów.

Rysunki PDF:
UL94:   V2
IP:
RoHS:
Jednostka miary:: Milimetry


Numer katalogowy
Średnica otworu (A)
Maximum panel thickness (G)
Max. Cable diameter
L
D



Więcej
info.
02010000120 12,70 1,60 7,60 6,40 15,20
02010000100 12,70 3,20 7,60 9,80 15,20
02010000132 12,70 6,40 7,60 13,80 15,20
02010000116 15,90 1,60 11,10 6,20 18,50
00101000052 15,90 3,20 11,10 10,30 18,20
02010000101 15,90 3,20 11,10 10,30 18,30
02010000135 15,90 6,40 11,10 14,00 18,30
02010000102 19,00 3,20 12,70 9,90 21,40
00101000053 19,00 3,20 12,70 9,90 22,20
02010000137 19,00 6,40 12,70 12,70 21,25
02010000117 19,10 1,60 12,70 6,40 21,80
02010000103 20,60 3,20 12,70 9,90 22,60
00101000054 20,60 3,60 12,70 10,30 22,60
02010000113 22,20 1,60 14,20 6,40 23,80
00101000055 22,20 3,20 14,20 11,50 23,80
02010000104 22,20 3,20 14,30 11,50 23,80
02010000142 22,20 6,40 14,30 14,00 23,80
02010000114 25,40 1,60 19,00 6,40 27,00
00101000056 25,40 3,20 19,00 11,50 26,90
02010000105 25,40 3,20 19,00 11,50 27,00
02010000145 25,40 6,40 19,00 14,00 27,00
01801100600 27,60 3,20 22,40 11,30 30,80
02010000115 27,80 1,60 20,60 6,40 29,40
00101000057 27,80 3,20 20,60 11,50 29,30
02010000106 27,80 3,20 20,60 11,50 29,40
02010000148 27,80 6,40 20,60 14,00 29,40
02010000112 30,20 3,20 24,10 11,50 31,80
00101000124 31,75 3,20 22,20 11,50 34,50
02010000107 31,80 3,20 25,80 11,50 33,40
02010000108 34,90 3,20 25,40 11,50 37,80
02010000152 34,90 6,40 25,40 14,30 37,80
02010000109 38,10 3,20 26,90 11,40 40,90
02010000154 38,10 6,40 26,90 14,30 40,90
02010000110 44,50 3,20 34,90 11,80 47,50
02010000118 50,80 3,20 41,60 12,40 54,00
02010000111 63,50 6,40 50,00 19,00 66,80
02010000119 76,20 6,40 62,70 19,00 80,00

Jeśli są Państwo zainteresowani częściami z rodziny MPF, mogą być Państwo również zainteresowani tymi oto rodzinami cześci:

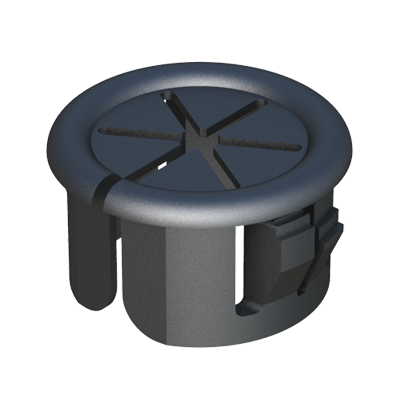

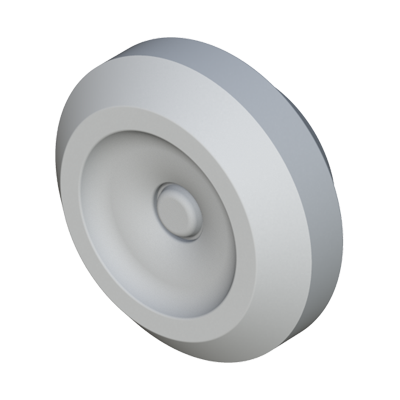

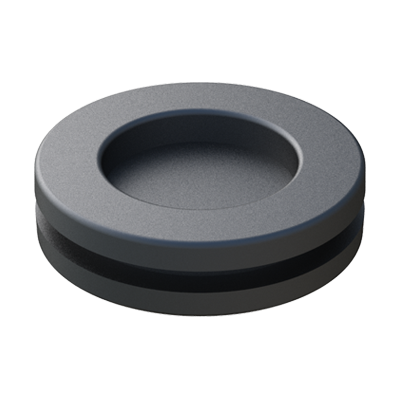

Segmentowa konstrukcja Uniwersalnego Przepustu HYPFA umożliwia boczny dostęp i okrążenie wstępnie zainstalowanych już wiązek przewodów, rurek kapilarnych oraz innych podzespołów.   Przelotka membranowa TSS przystosowana jest do montażu wyjątkowo dużej ilości przewodów oraz  wyposażona jest w funkcję pop-out membramy, co zapewnia zdecydowanie większy zakres zastosowań, niż tradycyjne przelotki tego typu. Dzięki nowatorskiej konstrukcji, zapewnia szczelną osłonę, która nawet po przeprowadzeniu przez nią przewodu pod bardzo dużym kątem, spełnia wymogi standardu IP67. Przelotka ta sprawdza się bardzo dobrze również, gdy przewody przechodzą przez nią pod bardzo dużym kątem. Jest ona bardzo łatwa w montażu i nie wymaga stosowania dodatkowych narzędzi. Pozwala zaoszczędzić  do 90% czasu, w porównaniu do montażu tradycyjnych przelotek membranowych.   Przelotka pół-zaślepiona HYPAC  została zaprojektowana aby skutecznie chronić kable i przewody przechodzące przez elementy metalowe. Produkt szybki i łatwy w montażu. Wykonany został z wodoszczelnego materiału odpornego na wysokie temperatury, drgania, promieniowanie UV oraz większość substancji chemicznych takich jak np. Kwasy organiczne, alkohole i płyny hamulcowe.   Przelotka pół-zaślepiona HYPAD  została zaprojektowana aby skutecznie chronić kable i przewody przechodzące przez elementy metalowe. Produkt szybki i łatwy w montażu. Wykonany został z wodoszczelnego materiału odpornego na wysokie temperatury, drgania, promieniowanie UV oraz większość substancji chemicznych takich jak np. Kwasy organiczne, alkohole i płyny hamulcowe.   Przelotka pół-zaślepiona HYPAH  została zaprojektowana aby skutecznie chronić kable i przewody przechodzące przez elementy metalowe. Produkt szybki i łatwy w montażu. Wykonany został z wodoszczelnego materiału odpornego na wysokie temperatury, drgania, promieniowanie UV oraz większość substancji chemicznych takich jak np. Kwasy organiczne, alkohole i płyny hamulcowe.
