Nasza stopka regulowana posiada nakrętkę sześciokątną dla łatwiejszego montażu.
 Produkowane w kolorach RAL

Rysunki PDF:
UL94:
IP:
RoHS:
Jednostka miary:: Milimetry


Numer katalogowy
Gwint metryczny (M)
L
D
H
Maksymalny stopień przechylania (W)



Więcej
info.
00301200191 M8 16,00 20,00 15,50
00700500050 M8 16,00 20,00 16,00
00301200213 M8 16,00 23,00 15,50
00700500072 M8 16,00 25,00 16,00
00301200235 M8 16,00 28,00 15,50
00700500103 M8 16,00 30,00 16,00
00301200265 M8 16,00 33,00 15,50
00700500134 M8 16,00 40,00 15,00
00301200192 M8 20,00 20,00 15,50
00700500051 M8 20,00 20,00 16,00
00301200214 M8 20,00 23,00 15,50
00700500073 M8 20,00 25,00 16,00
00301200236 M8 20,00 28,00 15,50
00700500104 M8 20,00 30,00 16,00
00301200266 M8 20,00 33,00 15,50
00700500135 M8 20,00 40,00 15,00
00301200193 M8 30,00 20,00 15,50
00700500052 M8 30,00 20,00 16,00
00301200215 M8 30,00 23,00 15,50
00700500074 M8 30,00 25,00 16,00
00301200237 M8 30,00 28,00 15,50
00700500105 M8 30,00 30,00 16,00
00301200267 M8 30,00 33,00 15,50
00700500136 M8 30,00 40,00 15,00
00301200194 M8 40,00 20,00 15,50
00700500053 M8 40,00 20,00 16,00
00301200216 M8 40,00 23,00 15,50
00700500075 M8 40,00 25,00 16,00
00301200238 M8 40,00 28,00 15,50
00700500106 M8 40,00 30,00 16,00
00301200268 M8 40,00 33,00 15,50
00700500137 M8 40,00 40,00 15,00
00301200195 M8 50,00 20,00 15,50
00700500054 M8 50,00 20,00 16,00
00301200217 M8 50,00 23,00 15,50
00700500076 M8 50,00 25,00 16,00
00301200239 M8 50,00 28,00 15,50
00700500107 M8 50,00 30,00 16,00
00301200269 M8 50,00 33,00 15,50
00700500138 M8 50,00 40,00 15,00
00301200196 M8 60,00 20,00 15,50
00700500055 M8 60,00 20,00 16,00
00301200218 M8 60,00 23,00 15,50
00700500077 M8 60,00 25,00 16,00
00301200240 M8 60,00 28,00 15,50
00700500108 M8 60,00 30,00 16,00
00301200270 M8 60,00 33,00 15,50
00700500139 M8 60,00 40,00 15,00
00301200197 M8 70,00 20,00 15,50
00700500056 M8 70,00 20,00 16,00
00301200219 M8 70,00 23,00 15,50
00700500078 M8 70,00 25,00 16,00
00301200241 M8 70,00 28,00 15,50
00700500109 M8 70,00 30,00 16,00
00301200271 M8 70,00 33,00 15,50
00700500140 M8 70,00 40,00 15,00
00301200198 M8 80,00 20,00 15,50
00700500057 M8 80,00 20,00 16,00
00301200220 M8 80,00 23,00 15,50
00700500079 M8 80,00 25,00 16,00
00301200242 M8 80,00 28,00 15,50
00700500110 M8 80,00 30,00 16,00
00301200272 M8 80,00 33,00 15,50
00700500141 M8 80,00 40,00 15,00
00301200199 M8 90,00 20,00 15,50
00700500058 M8 90,00 20,00 16,00
00301200221 M8 90,00 23,00 15,50
00700500080 M8 90,00 25,00 16,00
00301200243 M8 90,00 28,00 15,50
00700500111 M8 90,00 30,00 16,00
00301200273 M8 90,00 33,00 15,50
00700500142 M8 90,00 40,00 15,00
00301200200 M8 100,00 20,00 15,50
00700500059 M8 100,00 20,00 16,00
00301200222 M8 100,00 23,00 15,50
00700500081 M8 100,00 25,00 16,00
00301200244 M8 100,00 28,00 15,50
00700500112 M8 100,00 30,00 16,00
00301200274 M8 100,00 33,00 15,50
00700500143 M8 100,00 40,00 15,00
00301200201 M8 120,00 20,00 15,50
00700500060 M8 120,00 20,00 16,00
00301200223 M8 120,00 23,00 15,50
00700500082 M8 120,00 25,00 16,00
00301200245 M8 120,00 28,00 15,50
00700500113 M8 120,00 30,00 16,00
00301200275 M8 120,00 33,00 15,50
00700500144 M8 120,00 40,00 15,00
00301200202 M10 16,00 20,00 16,50
00700500061 M10 16,00 20,00 16,50
00301200224 M10 16,00 23,00 16,50
00700500083 M10 16,00 25,00 16,50
00301200246 M10 16,00 28,00 16,50
00700500114 M10 16,00 30,00 16,50
00301200276 M10 16,00 33,00 16,50
00700500145 M10 16,00 40,00 16,50
00301200203 M10 20,00 20,00 16,50
00700500062 M10 20,00 20,00 16,50
00301200225 M10 20,00 23,00 16,50
00700500084 M10 20,00 25,00 16,50
00301200247 M10 20,00 28,00 16,50
00700500115 M10 20,00 30,00 16,50
00301200277 M10 20,00 33,00 16,50
00700500146 M10 20,00 40,00 16,50
00301200204 M10 30,00 20,00 16,50
00700500063 M10 30,00 20,00 16,50
00301200226 M10 30,00 23,00 16,50
00700500085 M10 30,00 25,00 16,50
00301200248 M10 30,00 28,00 16,50
00700500116 M10 30,00 30,00 16,50
00301200278 M10 30,00 33,00 16,50
00700500147 M10 30,00 40,00 16,50
00301200205 M10 40,00 20,00 16,50
00700500064 M10 40,00 20,00 16,50
00301200227 M10 40,00 23,00 16,50
00700500086 M10 40,00 25,00 16,50
00301200249 M10 40,00 28,00 16,50
00700500117 M10 40,00 30,00 16,50
00301200279 M10 40,00 33,00 16,50
00700500148 M10 40,00 40,00 16,50
00301200206 M10 50,00 20,00 16,50
00700500065 M10 50,00 20,00 16,50
00301200228 M10 50,00 23,00 16,50
00700500087 M10 50,00 25,00 16,50
00301200250 M10 50,00 28,00 16,50
00700500118 M10 50,00 30,00 16,50
00301200280 M10 50,00 33,00 16,50
00700500149 M10 50,00 40,00 16,50
00301200207 M10 60,00 20,00 16,50
00700500066 M10 60,00 20,00 16,50
00301200229 M10 60,00 23,00 16,50
00700500088 M10 60,00 25,00 16,50
00301200251 M10 60,00 28,00 16,50
00700500119 M10 60,00 30,00 16,50
00301200281 M10 60,00 33,00 16,50
00700500150 M10 60,00 40,00 16,50
00301200208 M10 70,00 20,00 16,50
00700500067 M10 70,00 20,00 16,50
00301200230 M10 70,00 23,00 16,50
00700500089 M10 70,00 25,00 16,50
00301200252 M10 70,00 28,00 16,50
00700500120 M10 70,00 30,00 16,50
00301200282 M10 70,00 33,00 16,50
00700500151 M10 70,00 40,00 16,50
00301200209 M10 80,00 20,00 16,50
00700500068 M10 80,00 20,00 16,50
00301200231 M10 80,00 23,00 16,50
00700500090 M10 80,00 25,00 16,50
00301200253 M10 80,00 28,00 16,50
00700500121 M10 80,00 30,00 16,50
00301200283 M10 80,00 33,00 16,50
00700500152 M10 80,00 40,00 16,50
00301200210 M10 90,00 20,00 16,50
00700500069 M10 90,00 20,00 16,50
00301200232 M10 90,00 23,00 16,50
00700500091 M10 90,00 25,00 16,50
00301200254 M10 90,00 28,00 16,50
00700500122 M10 90,00 30,00 16,50
00301200284 M10 90,00 33,00 16,50
00700500153 M10 90,00 40,00 16,50
00301200211 M10 100,00 20,00 16,50
00700500070 M10 100,00 20,00 16,50
00301200233 M10 100,00 23,00 16,50
00700500092 M10 100,00 25,00 16,50
00301200255 M10 100,00 28,00 16,50
00700500123 M10 100,00 30,00 16,50
00301200285 M10 100,00 33,00 16,50
00700500154 M10 100,00 40,00 16,50
00301200212 M10 120,00 20,00 16,50
00700500071 M10 120,00 20,00 16,50
00301200234 M10 120,00 23,00 16,50
00700500093 M10 120,00 25,00 16,50
00301200256 M10 120,00 28,00 16,50
00700500124 M10 120,00 30,00 16,50
00301200286 M10 120,00 33,00 16,50
00700500155 M10 120,00 40,00 16,50
00700500094 M12 30,00 25,00 18,00
00301200257 M12 30,00 28,00 17,50
00700500125 M12 30,00 30,00 18,00
00301200287 M12 30,00 33,00 17,50
00700500156 M12 30,00 40,00 18,00
00700500095 M12 40,00 25,00 18,00
00301200258 M12 40,00 28,00 17,50
00700500126 M12 40,00 30,00 18,00
00301200288 M12 40,00 33,00 17,50
00700500157 M12 40,00 40,00 18,00
00700500096 M12 50,00 25,00 18,00
00301200259 M12 50,00 28,00 17,50
00700500127 M12 50,00 30,00 18,00
00301200289 M12 50,00 33,00 17,50
00700500158 M12 50,00 40,00 18,00
00700500097 M12 60,00 25,00 18,00
00301200260 M12 60,00 28,00 17,50
00700500128 M12 60,00 30,00 18,00
00301200290 M12 60,00 33,00 17,50
00700500159 M12 60,00 40,00 18,00
00700500098 M12 70,00 25,00 18,00
00301200261 M12 70,00 28,00 17,50
00700500129 M12 70,00 30,00 18,00
00301200291 M12 70,00 33,00 17,50
00700500160 M12 70,00 40,00 18,00
00700500099 M12 80,00 25,00 18,00
00301200262 M12 80,00 28,00 17,50
00700500130 M12 80,00 30,00 18,00
00301200292 M12 80,00 33,00 17,50
00700500161 M12 80,00 40,00 18,00
00700500100 M12 90,00 25,00 18,00
00301200263 M12 90,00 28,00 17,50
00700500131 M12 90,00 30,00 18,00
00301200293 M12 90,00 33,00 17,50
00700500162 M12 90,00 40,00 18,00
00700500101 M12 100,00 25,00 18,00
00301200264 M12 100,00 28,00 17,50
00700500132 M12 100,00 30,00 18,00
00301200294 M12 100,00 33,00 17,50
00700500163 M12 100,00 40,00 18,00
00700500102 M12 120,00 25,00 18,00
00700500133 M12 120,00 30,00 18,00
00700500164 M12 120,00 40,00 18,00

Jeśli są Państwo zainteresowani częściami z rodziny LHVT, mogą być Państwo również zainteresowani tymi oto rodzinami cześci:

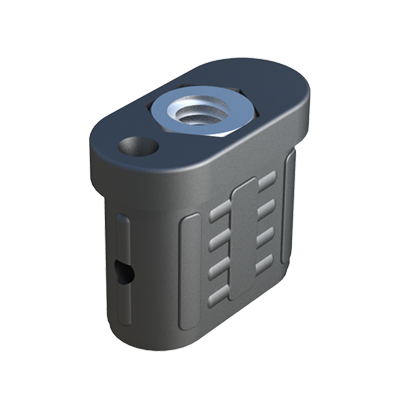

Nasza zaślepka z gwintem wewnętrznym do rur owalnych produkowana jest ze stopu znalu. Jest także dostępna dla rur: kwadratowych (grupa LJM), okrągłych (grupa LJM i prostokątnych (grupa LJMZ).   Nasza zaślepka z gwintem do rur prostokątnych jest produkowana ze stopu znalu. Jest ona także dostepna dla rur: okrągłych (grupa LJMR), kwadratowych (grupa LJM) i owalnych (grupa LJMO).   Nasze zaślepki do rur pozwalają na zamontowanie ich wraz ze stopkami regulowanymi. Wewnątrz posiadają gwint z niklowanego mosiądzu, który został wstawiony w trakcie procesu wtrysku. Są także dostepne dla rur kwadratowych (grupa JTPOA).   .   Nasze zaślepki z gwintem wewnętrznym są także dostępne dla rur: kwadratowych (grupa JTPO), prostokątnych (grupa LJZ), okrągłych (grupa JTPU) i owalnych (grupa LJMT).   Nasza zaślepka z gwintem wewnętrznym do rur owalnych ma metalową nakrętkę umieszczoną podczas metody wtrysku. Jest także dostępna dla rur: kwadratowych (grupa JTPO), prostokątnych (grupa LJZ), okrągłych (grupa LJRL) i trójkątnych (grupa LJZZ).   The ribbed threaded inserts LJ for square tubes are offered in different designs and sizes. The metric nut, which is incorporated during the injection process, offers a strong fixation. The combination of the available sizes and materials (LDPE and PA6) will offer different properties, such as resistance to weight (we recommend carrying out tests through a sample order).   Nasza zaślepka z gwintem wewnętrznym do rur prostokątnych posiada nakrętkę metalową, zamontowaną podczas procesu wtrysku. Odpowiednia do montażu wraz z naszymi stopkami regulowanymi. Jest także dostępna dla rur: kwadratowych (grupa LJ), okrągłych (grupa LJRL) i trójkątnych (grupa LJZZ).   Our LJR inserts for <b>round tubes</b> are made of polyamide 6 <b>(PA6)</b>, which gives them good impact resistance. They are designed in two separable parts and have a zinc-coated steel <b>nut</b> <b>(ZCS)</b> housed inside, which allows a leveling foot or wheel to be incorporated. LJR inserts are available from <b>Ø16 to Ø70</b> tubes.<br> <br> Both the design and the axial static load of each reference are different. You can download the 3D file or the drawing to have more detailed information.<br> <br> We also offer the option of supplying the insert with a stainless steel nut <b>(SS) DIN 934</b> or with a screw with hexagonal head <b>DIN 933</b>. Consult the conditions of sale with our commercial department.<br>   Nasza zaślepka do rur okrągłych jest produkowana z sześciokątną nakrętką. Nakrętki są umieszczane wewnątrz, podczas procesu wtrysku. Cechuje ją bardzo duża odporność oraz możliwość montażu wraz z naszymi stopkami regulowanymi.
