Nasze zaślepki do rur pozwalają na zamontowanie ich wraz ze stopkami regulowanymi. Wewnątrz posiadają gwint z niklowanego mosiądzu, który został wstawiony w trakcie procesu wtrysku. Są także dostepne dla rur kwadratowych (grupa JTPOA).

  Produkowane w kolorach RAL

Rysunki PDF:
UL94:
IP:
RoHS:
Jednostka miary:: Milimetry
Video:

JTPU
JTPU

Numer katalogowy
Dla rury
Grubość rury
Metryczny (M)
D
d
L
H
Max waga (kilogramy)



Więcej
info.
01200100297 40 2,00 do 3,00 M8 40,10 34,00 20,00 8,00 800
01200100298 40 2,00 do 3,00 M10 40,30 33,90 28,00 8,00 800
01200100299 40 2,00 do 3,00 M12 40,30 33,90 28,00 8,00 800
01200100308 48 1,50 M10 48,30 45,90 44,00 8,00 1.000
01200100309 48 1,50 M12 48,30 45,90 44,00 8,00 1.000
01200100310 48 1,50 M14 48,30 45,90 44,00 8,00 1.000
01200100311 48 1,50 M16 48,30 45,90 44,00 8,00 1.000
01200100312 48 1,50 M20 48,30 45,90 44,00 8,00 1.000
01200100321 60 1,50 M14 60,30 57,90 44,00 8,00 1.500
01200100322 60 1,50 M16 60,30 57,90 44,00 8,00 1.500
01200100323 60 1,50 M20 60,30 57,90 44,00 8,00 1.500
01200100324 60 1,50 M24 60,30 57,90 44,00 8,00 1.500
01200100317 60 2,00 M14 60,30 56,90 44,00 8,00 1.500
01200100318 60 2,00 M16 60,30 56,90 44,00 8,00 1.500
01200100319 60 2,00 M20 60,30 56,90 44,00 8,00 1.500
01200100320 60 2,00 M24 60,30 56,90 44,00 8,00 1.500
01200100313 60 2,50 M14 60,30 55,90 44,00 8,00 1.500
01200100314 60 2,50 M16 60,30 55,90 44,00 8,00 1.500
01200100315 60 2,50 M20 60,30 55,90 44,00 8,00 1.500
01200100316 60 2,50 M24 60,30 55,90 44,00 8,00 1.500

Jeśli są Państwo zainteresowani częściami z rodziny JTPU, mogą być Państwo również zainteresowani tymi oto rodzinami cześci:

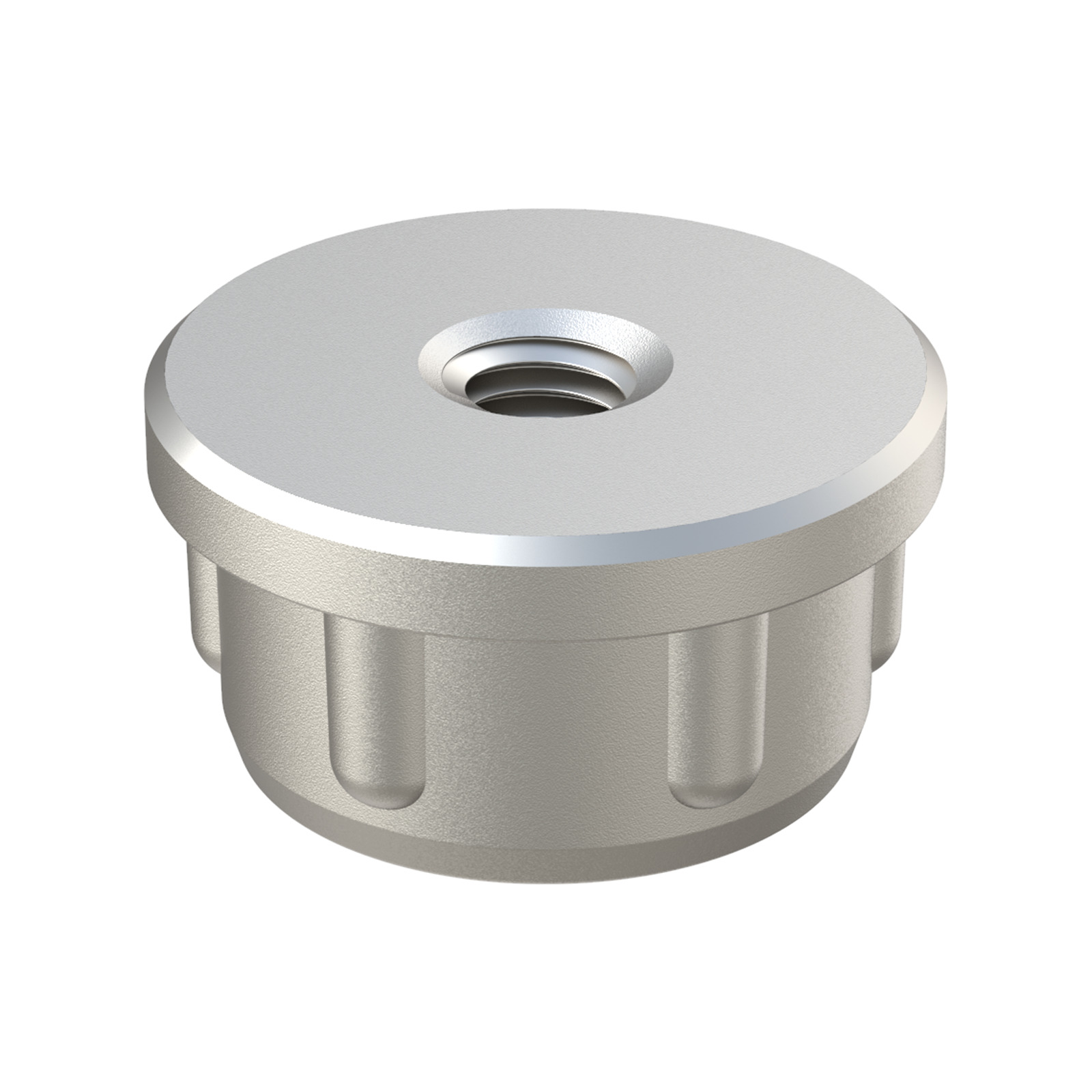

Nasz zaślepka metalowa z gwintem wewnętrznym do rur okrągłych jest produkowana z materiału ZAMAK (cynk, aluminium, magnes i miedź). Jest także dostępna dla rur: kwadratowych (grupa LJM), prostokątnych (grupa LJMZ) i owalnych (grupa LJMO). Nasz produkt z grupy LRR może być użyty z tą zaślepką, która posiada średnicę 60mm.   Nasza bardzo wytrzymała stopka regulowana ma podstawę kątową z możliwością pochylenia 15º i udźwigu do 1300 kilogramów. Została zaprojektowana do pracy przy dużych obciążeniach, jednocześnie nadając atrakcyjny wygląd. Maksymalny współczynnik przechyłu: 15 °.   Nasze stopki poziomujące LHVL wykonane z ocynkowanej stali zostały zaprojektowane do <b>zastosowań maszynowych</b> i wytrzymują obciążenie do <b>30 000 N</b>. Wartości obciążenia zostały obliczone w warunkach statycznych i przy połowie długości śruby. W przypadku drgań lub obciążeń dynamicznych należy je odpowiednio zmniejszyć.<br> Podstawa posiada <b>4 otwory</b> o średnicy 12,50 mm, umożliwiające przykręcenie do podłoża. Gwint ma <b>nachylenie 8º</b>, aby skompensować nierówności podłogi.<br> Każda wersja dostępna jest z <b>antypoślizgową podstawą z wulkanizowanej gumy NBR 80 Shore</b>. Można ją przewiercić w celu wykorzystania otworów montażowych.<br> Istnieje możliwość dostarczenia <b>nakrętki sześciokątnej do blokady trzpienia i zapobiegania przechyłom</b>. Opcja dostępna wyłącznie w wersjach bez podstawy antypoślizgowej (typ 1). Skontaktuj się z naszym działem handlowym w razie zainteresowania.   Nasze stopki poziomujące LHVL wykonane z ocynkowanej stali zostały zaprojektowane do <b>zastosowań maszynowych</b> i wytrzymują obciążenie do <b>30 000 N</b>. Wartości obciążenia zostały obliczone w warunkach statycznych i przy połowie długości śruby. W przypadku drgań lub obciążeń dynamicznych należy je odpowiednio zmniejszyć.<br> Podstawa posiada <b>4 otwory</b> o średnicy 12,50 mm, umożliwiające przykręcenie do podłoża. Gwint ma <b>nachylenie 8º</b>, aby skompensować nierówności podłogi.<br> Każda wersja dostępna jest z <b>antypoślizgową podstawą z wulkanizowanej gumy NBR 80 Shore</b>. Można ją przewiercić w celu wykorzystania otworów montażowych.<br> Istnieje możliwość dostarczenia <b>nakrętki sześciokątnej do blokady trzpienia i zapobiegania przechyłom</b>. Opcja dostępna wyłącznie w wersjach bez podstawy antypoślizgowej (typ 1). Skontaktuj się z naszym działem handlowym w razie zainteresowania.   Nasze stopki poziomujące JTPP mają wzmocnioną podstawę z maksymalnym kątem nachylenia <b>15º</b>. Wytrzymują obciążenie do <b>14 500 N</b>.<br><br>Stopka została zaprojektowana do zastosowań wymagających estetycznego wykończenia i dobrych właściwości mechanicznych. Może być dostarczana z <b>antypoślizgową podstawą</b>.<br><br>Standardowo wykonana jest ze <b>stali nierdzewnej typu 304</b>, a na zamówienie dostępna także w typie 316.
