Opis i właściwości

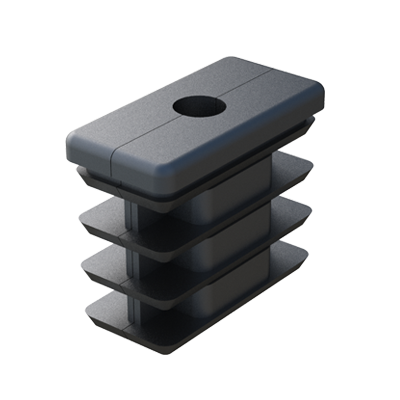

Nasza zaślepka z żeberkami dla rur prostokątnych została zaprojektowana w 2 częściach, połączonych ze sobą z nakrętką w środku, do montażu wraz ze stopkami regulowanymi. Jest także dostępna dla rur kwadratowych (grupa LJV).
Produkowane w kolorach RAL Zdjęcia i rysunki techniczne
Widok produktu
Rysunek techniczny
Wideo
Numery katalogowe i wymiary: Zaślepka z otworem do rur prostokątnych
| Numer katalogowy | Dla rury |
Grubość rury |
Gwint metryczny |
h |
D x B |
H |
d1 x b1 |
L |
Więcej info. |
||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 00300400341 | 25 x 20 | 1,50 | M8 | 6,40 | 25,20 x 20,20 | 5,00 | 22,00 x 18,70 | 33,50 | |||||
| 00300400342 | 40 x 25 | 2,00 | M8 | 6,40 | 40,00 x 25,00 | 5,00 | 35,70 x 22,00 | 33,50 | |||||
| 00300400343 | 45 x 25 | 1,50 | M10 | 8,00 | 45,00 x 24,00 | 5,00 | 42,50 x 22,00 | 22,50 | |||||
| 00300400728 | 50 x 30 | 1,50 | M10 | 5,00 / 30,90 | 50,20 x 30,10 | 5,00 | 46,00 x 28,20 | 46,70 x 27,00 | |||||
| 00300400344 | 60 x 25 | 2,00 | M8 | 6,40 | 60,00 x 25,20 | 5,00 | 56,30 x 21,30 | 33,50 | |||||
| 00300400345 | 60 x 25 | 2,00 | M10 | 8,00 | 60,00 x 25,20 | 5,00 | 56,30 x 21,30 | 33,50 | |||||
| 00300400346 | 70 x 30 | 2,00 | M10 | 8,00 | 70,00 x 30,10 | 5,00 | 67,40 x 28,00 | 33,50 | |||||
| 00300400347 | 80 x 30 | 1,50 | M10 | 8,00 | 80,00 x 30,00 | 5,00 | 76,00 x 39,30 | 33,50 |
Jeśli są Państwo zainteresowani częściami z rodziny LJVZ, mogą być Państwo również zainteresowani tymi oto rodzinami cześci:
