Nasza nakrętka PRTUM dostępna jest w różnych rozmiarach gwintów i nadaje się do wielu zastosowań. Zapewnia szczelność i może być stosowana z dławikiem kablowym. Jej konstrukcja umożliwia niską wysokość przy wysokiej wytrzymałości.

· Materiał: Mosiądz niklowany
· Typ: Uniwersalna nakrętka sześciokątna samohamowna
· Dostępne gwinty: Metr, PG, GAS


Rysunki PDF:
UL94:
IP:
RoHS:
Jednostka miary:: Milimetry
Video:

PRTUM
PRTUM

Numer katalogowy
Gwint
SW
H



Więcej
info.
02003000050 M6 x 1 8 3,50
02003000051 M8 x 1,25 11 3,50
02003000052 M8 x 1,25 13 3,50
02003000053 M10 x 1,5 12 3,50
02003000054 M12 x 1,5 15 3,00
02003000055 M16 x 1,5 20 3,00
02003000056 M20 x 1,5 24 3,50
02003000057 M25 x 1,5 30 3,50
02003000058 M32 x 1,5 35 4,50
02003000059 M40 x 1,5 45 4,50
02003000060 M50 x 1,5 55 5,50
02003000061 M63 x 1,5 70 6,00
02003000062 M75 x 1,5 80 8,00
02003000063 PG 7 15 2,90
02003000064 PG 9 18 2,90
02003000065 PG 11 21 3,10
02003000066 PG 13,5 23 3,10
02003000067 PG 16 26 3,10
02003000068 PG 21 32 3,60
02003000069 PG 29 41 4,10
02003000070 PG 36 51 5,10
02003000071 PG 42 60 5,10
02003000072 PG 48 65 5,60
02003000073 GAS 1/4" 15 3,00
02003000074 GAS 3/8" 19 3,00
02003000075 GAS 1/2" 24 3,00
02003000076 GAS 5/8" 26 3,50
02003000077 GAS 3/4" 30 3,50
02003000078 GAS 1" 38 4,50
02003000079 GAS 1" 1/8 42 5,00
02003000080 GAS 1" 1/4 48 5,00
02003000081 GAS 1" 1/2 51 5,00
02003000082 GAS 1" 3/4 60 5,50
02003000083 GAS 2" 64 5,50

Jeśli są Państwo zainteresowani częściami z rodziny PRTUM, mogą być Państwo również zainteresowani tymi oto rodzinami cześci:

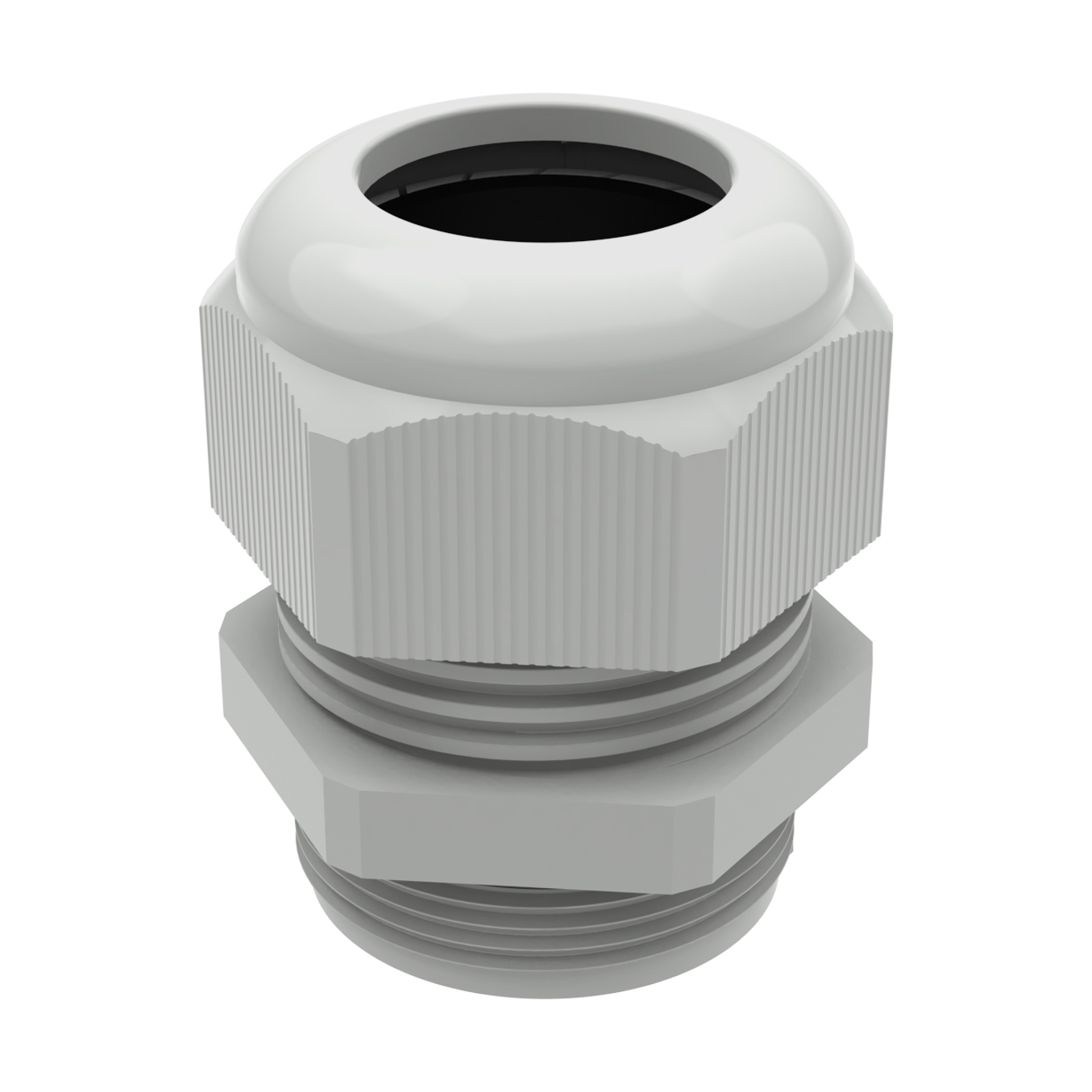

<p>Nasz <b>dławik kablowy PRPRE</b> z systemem zacisku lamelowego został zaprojektowany w celu zapewnienia bezpiecznego i niezawodnego mocowania przewodów w wymagających środowiskach przemysłowych. Jest dostępny z <b>gwintem metrycznym, PG, GAS i NPT</b> oraz w kolorach <b>RAL 9005, RAL 7001 i RAL 7035</b>.</p> <p>Dławiki te są dostępne w dwóch głównych seriach, których właściwości zostały dostosowane do różnych zastosowań.</p> <p><b>Seria AA – Z wewnętrznym gwintem trapezowym (zabezpieczenie przed odkręceniem)</b><br> · Wykonane z <b>poliamidu 6</b> z uszczelką z <b>neoprenu</b>.<br> · <b>Zakres temperatur pracy:</b> od -40°C do +100°C.<br> · <b>Stopień ochrony:</b> IP68.<br> · <b>Samogasnące:</b> UL94-V2.<br> · <b>Certyfikaty:</b> VDE (EN 62444), UL, c-UL-us, DNV.<br> · <b>Wewnętrzny gwint trapezowy</b> zapobiegający przypadkowemu odkręceniu między korpusem a nakrętką.<br> · Modele w kolorze <b>czarnym (RAL 9005)</b> są <b>odporne na promieniowanie UV</b>.<br> · Wyposażone w <b>wstępnie formowane pierścienie uszczelniające</b> działające jak O-ring.</p> <p><b>Seria BB – Z wewnętrznymi zębami bezpieczeństwa (ochrona przed wibracjami)</b><br> · Wykonane z <b>poliamidu 6</b> z uszczelką z <b>chloroprenu</b> oraz <b>zintegrowanym O-ringiem</b>.<br> · <b>Zakres temperatur pracy:</b> od -20°C do +100°C, chwilowo do +150°C.<br> · <b>Stopień ochrony:</b> IP66/IP68 (do 5 bar) oraz Type 4X (UL 50E).<br> · <b>Samogasnące:</b> UL94-V2.<br> · <b>Certyfikaty:</b> VDE (EN 62444), UL (UL 514B), CSA C22.2, DNV GL.<br> · Konstrukcja z <b>wewnętrznymi zębami bezpieczeństwa</b> zapewniającymi <b>ochronę przed wibracjami</b>.<br> · Wyposażone w <b>zintegrowane pierścienie uszczelniające</b> w podstawie dla lepszej szczelności.</p> <p>Obie serie zostały zaprojektowane zgodnie z normą <b>IEC/EN 62444</b> i stanowią trwałe, bezpieczne oraz niezawodne rozwiązanie do zastosowań elektrycznych, mechanicznych i zewnętrznych.</p><p>Do tymczasowego zamknięcia dławnicy kablowej można zastosować <b>korek DTPB</b>, który zapewnia ochronę przed pyłem i rozpryskami wody podczas montażu, transportu lub gdy dławnica nie jest używana.</p>   PRPRF flexible cable glands, manufactured according to <b>DIN EN 62444/50262</b>, allow the cable to move freely even continuously and offer excellent protection even when vibrations are present. The body is made of <b>PA6</b> (nylon6) and the internal seal of <b>CR</b> (Rubber - Chloroprene). It complies with IP66 and IP698 (up to 5 bar) type 4X (UL 50E) protection. For optimal sealing, we recommend using the lock nut (families <a href=' https://www.iscsl.co.uk/hexagonal-lock-nut-with-flange/prtu/ ' target='_blank'><b>PRTU</b></a>, <a href=' https://www.iscsl.co.uk/hexagonal-lock-nut/prtum/ ' target='_blank'><b>PRTUM</b></a>, <a href=' https://www.iscsl.co.uk/hexagonal-lock-nut/prtue/ ' target='_blank'><b>PRTUE</b></a>) and the flat section O-ring (<a href=' https://www.iscsl.co.uk/o-ring-for-metric-and-pg-threads/prp/ ' target='_blank'><b>PRP</b></a>), which are sold separately.<br>All three colours are UV resistant (F1 according to UL 746C). Under special production, we can supply the colours RAL3020 (red), RAL9003 (white) and RAL5015 (blue), as well as replacement seals for multi-core or flat cables. <br><br>Standards and Certifications: VDE (EN 62444), UL (UL 514B, CSA C22.2 Nr. 18.3-12 and 94.2-15), c-CSA-us (CSA C22.2), DNV GL (EN 62444). <i>Some regulations may not cover all sizes, please consult our sales department</i>.   Pierścień PRP jest gwarancją wodoodpornego i trwałego uszczelnienia w użyciu z naszymi dławnicami kablowymi PRPRE oraz zakrętkami PRTH i PRT. Może być stosowany w większości aplikacji przemysłowych. Sprawdza się doskonale w kontakcie z wodą, olejami, paliwami i większością chemokaliów. Pierścień PRP dostępny jest w wersji dla gwintów metrycznych i PG.   <p>Nasza <b>nakrętka kontrująca do dławnic PRTU</b> to sześciokątna nakrętka z zintegrowanym kołnierzem przeznaczona do mocowania dławnic i akcesoriów w instalacjach z gwintem metrycznym. Kołnierz poprawia powierzchnię podparcia i zwiększa stabilność połączenia.</p> <p>Wykonana z <b>poliamidu 6 wzmocnionego 30% włóknem szklanym</b> lub z <b>poliamidu 6 o wysokiej odporności na uderzenia</b>, przeznaczona do zastosowań o podwyższonych wymaganiach mechanicznych i zwiększonej odporności na drgania. Wersja wysokoudarowa dotyczy wyłącznie referencji 015008 w rozmiarach M16, M20 i M25.</p> <p>· <b>Kolory:</b> jasnoszary RAL 7035, ciemnoszary RAL 7001, czarny RAL 9005; biały RAL 9010 i czerwony RAL 3000 dla referencji 015008<br> · <b>Gwinty:</b> M12–M63 (EN 60423); także PG7–PG48</p> <p><i>Inne kolory dostępne na zapytanie.</i></p>   <p>Nasz <b>sześciokątny nakrętek kontrujący z tworzywa PRTUE</b> (bez kołnierza) przeznaczony jest do bezpiecznego mocowania dławnic kablowych i akcesoriów w przypadku braku gwintu w ściance lub obudowie, zapewniając stabilność mechaniczną oraz odporność na drgania.</p> <p>Wykonany z <b>poliamidu wzmacnianego włóknem szklanym</b>, z wariantami w PA6 lub poliwęglanie w zależności od serii i rodzaju gwintu.</p> <p>· <b>Gwinty:</b> metryczny (EN 60423), PG (DIN 40430/46320), GAS (BSPP – ISO 228-1) oraz NPT<br> · <b>Materiał:</b> PA wzmacniany włóknem szklanym; warianty PA6 lub PC (zależnie od serii)<br> · <b>Kolory:</b> RAL 7035, RAL 7001, RAL 9005; opcje RAL 9010 i RAL 3000 (zależnie od dostępności)<br> · <b>Temperatura pracy / palność:</b> -30°C do +120°C lub -20°C do +90°C; w PC do -40°C do +135°C; UL94-HB (zależnie od serii)</p>   <p>Nasz <b>dławik kablowy PRPAB</b> z <b>mosiądzu niklowanego</b> z <b>zaciskiem lamelowym</b> jest przeznaczony do standardowych zastosowań przemysłowych oraz wymagających środowisk pracy. Szeroki zakres międzynarodowych certyfikatów zapewnia dużą uniwersalność zastosowań. Dostarczany z pierścieniem uszczelniającym O-Ring.</p> <p>Dostępny z gwintem <b>metrycznym</b> (EN 60423), <b>PG</b> (DIN 40430) lub <b>NPT</b> (ANSI B1.20.1), aby spełnić różne wymagania montażowe.</p> <p>· <b>Materiały:</b> korpus z mosiądzu niklowanego, wkładka lamelowa z poliamidu 6, uszczelka z chloroprenu i O-Ring z NBR<br>· <b>Temperatura pracy:</b> od -20 °C do +100 °C (chwilowo od -30 °C do +150 °C)<br>· <b>Stopień ochrony:</b> IP66, IP68 (do 5 bar), IP69, Type 1/4/4X/12/13 (UL 50E), UL94-V2<br>· <b>Certyfikaty:</b> CE, c-UL-us, GOST; wersja metryczna jest również zgodna z EN 62444 oraz posiada certyfikaty VDE i DNV GL. Niektóre certyfikaty mogą nie być dostępne dla wszystkich numerów katalogowych.</p><p>Do tymczasowego zamknięcia dławnicy kablowej można zastosować <b>korek DTPB</b>, który zapewnia ochronę przed pyłem i rozpryskami wody podczas montażu, transportu lub gdy dławnica nie jest używana.</p>   <p>Nasz <b>dławnik PRPAA</b> jest przeznaczony do instalacji wymagających kompatybilności elektromagnetycznej (EMC). Produkowany zgodnie z DIN EN 62444, posiada lamelowy styk kontaktowy umożliwiający szybki i niezawodny montaż przewodów ekranowanych. Dostępny z gwintem metrycznym, PG i NPT.</p> <p>Zacisk z elastycznymi lamelami i dużą powierzchnią styku zapewnia trwałe połączenie z oplotem metalowym przewodu bez konieczności jego odwijania, zarówno przy przewodach całkowicie, jak i częściowo odizolowanych.</p> <p>· <b>Materiał:</b> niklowany mosiądz, poliamid 6, stop miedzi i uszczelka chloroprenowa<br> · <b>Temperatura pracy:</b> -20°C do +100°C, chwilowo do +150°C<br> · <b>Stopień ochrony:</b> IP66 / IP68 do 5 bar, Type 1/4X/12/13 (UL 50E)<br> · <b>Palność:</b> trudnopalny i samogasnący UL94-V2</p> <p>Certyfikaty: c-UL-us (UL 514B, CSA C22.2 Nr 18.3-12 i 94.2-15), c-UR-us oraz DNV GL (EN 62444). Dla optymalnej szczelności zaleca się płaski O-ring, sprzedawany oddzielnie. Gwinty NPT są zgodne z ANSI B1.20.1.</p> <p><i>Niektóre certyfikaty mogą nie obejmować wszystkich rozmiarów. Prosimy o kontakt z działem sprzedaży.</i></p><p>Do tymczasowego zamknięcia dławnicy kablowej można zastosować <b>korek DTPB</b>, który zapewnia ochronę przed pyłem i rozpryskami wody podczas montażu, transportu lub gdy dławnica nie jest używana.</p>
