Opis i właściwości
Nasz dławnik PRPAA jest przeznaczony do instalacji wymagających kompatybilności elektromagnetycznej (EMC). Produkowany zgodnie z DIN EN 62444, posiada lamelowy styk kontaktowy umożliwiający szybki i niezawodny montaż przewodów ekranowanych. Dostępny z gwintem metrycznym, PG i NPT.
Zacisk z elastycznymi lamelami i dużą powierzchnią styku zapewnia trwałe połączenie z oplotem metalowym przewodu bez konieczności jego odwijania, zarówno przy przewodach całkowicie, jak i częściowo odizolowanych.
· Materiał: niklowany mosiądz, poliamid 6, stop miedzi i uszczelka chloroprenowa
· Temperatura pracy: -20°C do +100°C, chwilowo do +150°C
· Stopień ochrony: IP66 / IP68 do 5 bar, Type 1/4X/12/13 (UL 50E)
· Palność: trudnopalny i samogasnący UL94-V2
Certyfikaty: c-UL-us (UL 514B, CSA C22.2 Nr 18.3-12 i 94.2-15), c-UR-us oraz DNV GL (EN 62444). Dla optymalnej szczelności zaleca się płaski O-ring, sprzedawany oddzielnie. Gwinty NPT są zgodne z ANSI B1.20.1.
Niektóre certyfikaty mogą nie obejmować wszystkich rozmiarów. Prosimy o kontakt z działem sprzedaży.

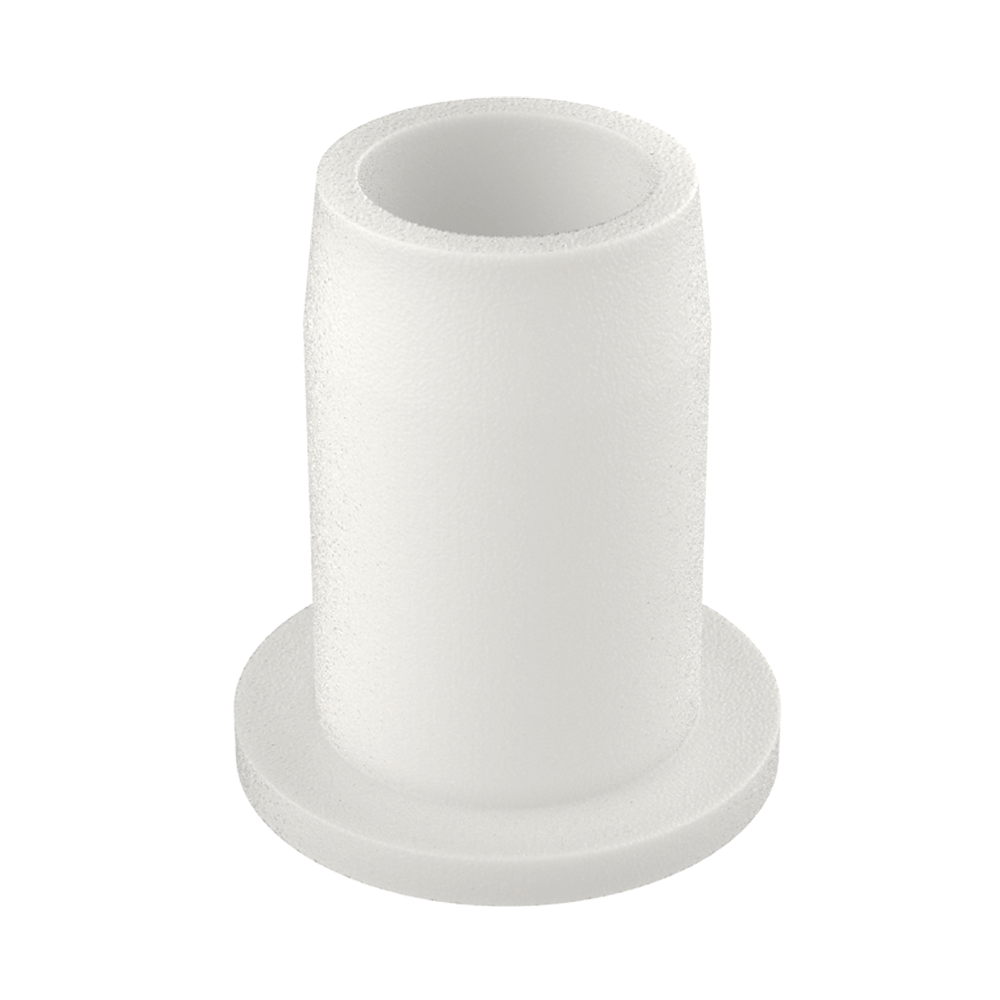

Do tymczasowego zamknięcia dławnicy kablowej można zastosować korek DTPB, który zapewnia ochronę przed pyłem i rozpryskami wody podczas montażu, transportu lub gdy dławnica nie jest używana.
Zdjęcia i rysunki techniczne
Widok produktu
Rysunek techniczny
Wideo
| 02010000600 | M12×1,5 | 3,00 do 6,50 | 2,50 do 4,50 | 14 | 14 | 24,00 | 6,00 | ||||||
| 02010000601 | M12×1,5 | 3,00 do 6,50 | 2,50 do 4,50 | 14 | 14 | 24,00 | 12,00 | ||||||
| 02010000602 | M16×1,5 | 4,00 do 8,00 | 3,50 do 6,00 | 17 | 18 | 25,50 | 7,00 | ||||||
| 02010000603 | M16×1,5 | 4,00 do 8,00 | 3,50 do 6,00 | 17 | 18 | 25,50 | 12,00 | ||||||
| 02010000604 | M16×1,5 | 5,00 do 10,00 | 4,00 do 8,00 | 20 | 20 | 31,50 | 6,50 | ||||||
| 02010000605 | M20×1,5 | 6,00 do 12,00 | 5,00 do 10,00 | 22 | 22 | 26,50 | 8,00 | ||||||
| 02010000606 | M20×1,5 | 6,00 do 12,00 | 5,00 do 10,00 | 22 | 22 | 26,50 | 12,00 | ||||||
| 02010000607 | M25×1,5 | 10,00 do 14,00 | 8,50 do 11,50 | 24 | 27 | 30,00 | 8,00 | ||||||
| 02010000608 | M25×1,5 | 10,00 do 14,00 | 8,50 do 11,50 | 24 | 27 | 30,00 | 12,00 | ||||||
| 02010000609 | M25×1,5 | 13,00 do 18,00 | 11,00 do 14,00 | 30 | 30 | 40,00 | 8,00 | ||||||
| 02010000610 | M32×1,5 | 13,00 do 18,00 | 11,00 do 14,00 | 30 | 34 | 35,00 | 9,00 | ||||||
| 02010000611 | M32×1,5 | 13,00 do 18,00 | 11,00 do 14,00 | 30 | 34 | 35,00 | 15,00 | ||||||
| 02010000612 | M32×1,5 | 18,00 do 25,00 | 16,00 do 20,00 | 40 | 40 | 46,00 | 9,00 | ||||||
| 02010000613 | M40×1,5 | 18,00 do 25,00 | 16,00 do 20,00 | 40 | 43 | 40,50 | 9,00 | ||||||
| 02010000614 | M40×1,5 | 18,00 do 25,00 | 16,00 do 20,00 | 40 | 43 | 40,50 | 15,00 | ||||||
| 02010000615 | M40×1,5 | 22,00 do 32,00 | 20,00 do 27,00 | 50 | 50 | 54,50 | 9,00 | ||||||
| 02010000616 | M50×1,5 | 22,00 do 32,00 | 20,00 do 27,00 | 50 | 55 | 50,00 | 9,00 | ||||||
| 02010000617 | M50×1,5 | 22,00 do 32,00 | 20,00 do 27,00 | 50 | 55 | 50,00 | 15,00 | ||||||
| 02010000618 | M63×1,5 | 34,00 do 44,00 | 31,00 do 40,00 | 64 | 68 | 55,00 | 14,00 | ||||||
| 02010000619 | M63×1,5 | 34,00 do 44,00 | 31,00 do 40,00 | 64 | 68 | 55,00 | 18,00 | ||||||
| 02010000620 | PG7 | 3,00 do 6,50 | 2,50 do 4,50 | 14 | 14 | 24,00 | 6,00 | ||||||
| 02010000621 | PG7 | 3,00 do 6,50 | 2,50 do 4,50 | 14 | 14 | 24,00 | 10,00 | ||||||
| 02010000622 | PG9 | 4,00 do 8,00 | 3,50 do 6,00 | 17 | 17 | 25,50 | 6,00 | ||||||
| 02010000623 | PG9 | 4,00 do 8,00 | 3,50 do 6,00 | 17 | 17 | 25,50 | 10,00 | ||||||
| 02010000624 | PG11 | 5,00 do 10,00 | 4,00 do 8,00 | 20 | 20 | 28,00 | 6,00 | ||||||
| 02010000625 | PG11 | 5,00 do 10,00 | 4,00 do 8,00 | 20 | 20 | 28,00 | 10,00 | ||||||
| 02010000626 | PG13,5 | 6,00 do 12,00 | 5,00 do 10,00 | 22 | 22 | 26,50 | 6,50 | ||||||
| 02010000627 | PG13,5 | 6,00 do 12,00 | 5,00 do 10,00 | 22 | 22 | 26,50 | 10,00 | ||||||
| 02010000628 | PG16 | 10,00 do 14,00 | 8,50 do 11,50 | 24 | 24 | 30,00 | 6,50 | ||||||
| 02010000629 | PG16 | 10,00 do 14,00 | 8,50 do 11,50 | 24 | 24 | 30,00 | 10,00 | ||||||
| 02010000630 | PG21 | 13,00 do 18,00 | 11,00 do 14,00 | 30 | 30 | 35,00 | 7,20 | ||||||
| 02010000631 | PG21 | 13,00 do 18,00 | 11,00 do 14,00 | 30 | 30 | 35,00 | 12,00 | ||||||
| 02010000632 | PG29 | 18,00 do 25,00 | 16,00 do 20,00 | 40 | 40 | 40,50 | 8,00 | ||||||
| 02010000633 | PG29 | 18,00 do 25,00 | 16,00 do 20,00 | 40 | 40 | 40,50 | 12,00 | ||||||
| 02010000634 | PG36 | 22,00 do 32,00 | 20,00 do 27,00 | 50 | 50 | 50,00 | 9,00 | ||||||
| 02010000635 | PG36 | 22,00 do 32,00 | 20,00 do 27,00 | 50 | 50 | 50,00 | 14,00 | ||||||
| 02010000636 | PG42 | 30,00 do 38,00 | 28,00 do 34,00 | 58 | 58 | 51,00 | 12,00 | ||||||
| 02010000637 | PG42 | 30,00 do 38,00 | 28,00 do 34,00 | 58 | 58 | 51,00 | 16,00 | ||||||
| 02010000638 | PG48 | 34,00 do 44,00 | 31,00 do 40,00 | 64 | 64 | 55,00 | 14,00 | ||||||
| 02010000639 | PG48 | 34,00 do 44,00 | 31,00 do 40,00 | 64 | 64 | 55,00 | 18,00 | ||||||
| 02010000640 | NPT 3/8'' | 5,00 do 10,00 | 4,00 do 8,00 | 20 | 20 | 31,50 | 11,50 | ||||||
| 02010000641 | NPT 3/4'' | 13,00 do 18,00 | 11,00 do 14,00 | 30 | 30 | 38,00 | 13,00 | ||||||
| 02010000642 | NPT 1/2'' | 6,00 do 12,00 | 5,00 do 10,00 | 22 | 22 | 27,50 | 13,00 | ||||||
| 02010000643 | NPT 1'' | 18,00 do 25,00 | 16,00 do 20,00 | 40 | 43 | 45,50 | 13,00 |
