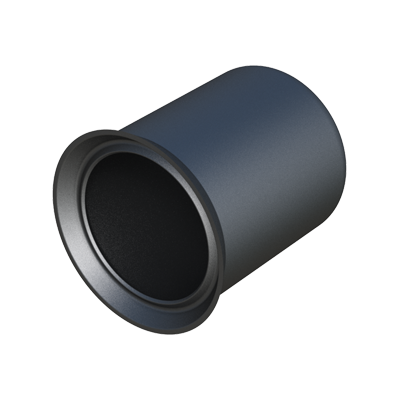

Our protection cap is suitable for DIN, ISO and ANSI screws and hex nuts. It serves as protection against impact and dirt and at the same time as an embellisher for DIN / ISO screws from M4 to M45 (suitable for DIN screws 933, 931, 961 and 960 and ISO 4017 and 4014), and ANSI from #10 to 1/2 UNC-UNF (suitable for ANSI screws B18.2.1). American thread measures are available in black and white only. If you need to protect 2 nuts and / or a stud bolt beyond nut, see our PTZ, PTZA, PTZB and PTZC groups

Materiał: LDPE
Standardowe kolory: Czarny - Biały - Grey / Produkowane w kolorach RAL
UL94:
IP:
RoHS:
Jednostka miary:: Milimetry
Rysunki PDF:


Numer katalogowy
Gwint
L
h
H
SW
D
Normen

PDF
3D IGS
Dodaj
00300700101 M4 9,50 6,30 6,20 6,90 10,80 DIN
00300700102 M5 9,80 5,70 6,30 7,90 10,90 DIN
00300700103 M6 12,70 6,70 7,30 10,00 13,00 DIN
00300700104 M8 16,70 8,20 9,20 12,70 17,00 DIN
00300700105 M10 19,00 9,20 9,80 16,70 21,00 DIN
00301800001 M10 19,30 9,90 10,20 16,00 20,20 ISO
00300700106 M12 21,50 10,70 12,00 18,80 23,90 DIN
00300700107 M14 26,70 14,00 16,00 21,00 28,00 ISO
00300700108 M16 26,10 13,50 16,50 23,90 29,30 DIN
00300700109 M18 30,30 17,40 17,90 26,60 33,90 DIN
00300700110 M20 36,70 19,20 21,30 29,10 38,70 DIN
00300700111 M22 36,70 21,50 20,00 31,30 39,10 DIN
00300700112 M24 39,30 20,20 22,80 35,30 44,20 DIN
00300700113 M27 46,20 24,70 25,90 41,00 50,00 DIN
00300700114 M30 52,60 26,80 29,60 45,30 57,30 DIN
00300700115 M33 56,20 28,60 30,30 49,00 60,30 DIN
00300700116 M36 64,00 32,00 36,00 53,50 68,00 DIN
00300700117 M39 62,50 37,10 37,60 59,50 73,20 DIN
00300700118 M42 66,10 39,10 39,10 64,00 76,75 DIN
00300700119 M45 73,10 39,50 39,90 68,40 84,50 DIN
00500501689 1/4 12,95 5,84 6,35 10,80 14,48 ANSI
00500501688 10/32 10,80 5,33 6,30 7,87 10,67 ANSI
00500501690 5/16 16,26 7,82 8,47 12,19 16,51 ANSI
00500501691 3/8 17,78 8,74 9,12 13,97 19,56 ANSI
00500700033 1/2 24,13 11,43 12,80 18,80 25,91 ANSI

Jeśli są Państwo zainteresowani częściami z rodziny LBK, mogą być Państwo również zainteresowani tymi oto rodzinami cześci:

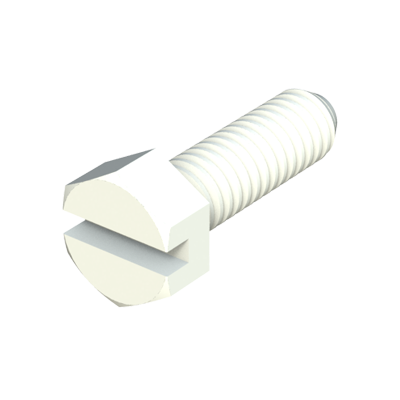

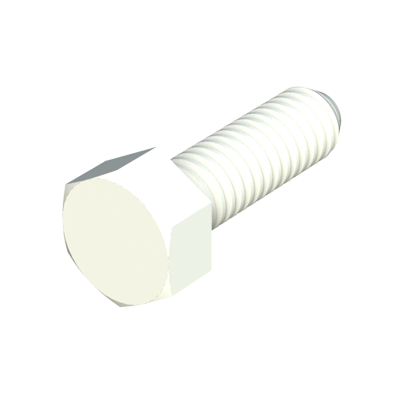

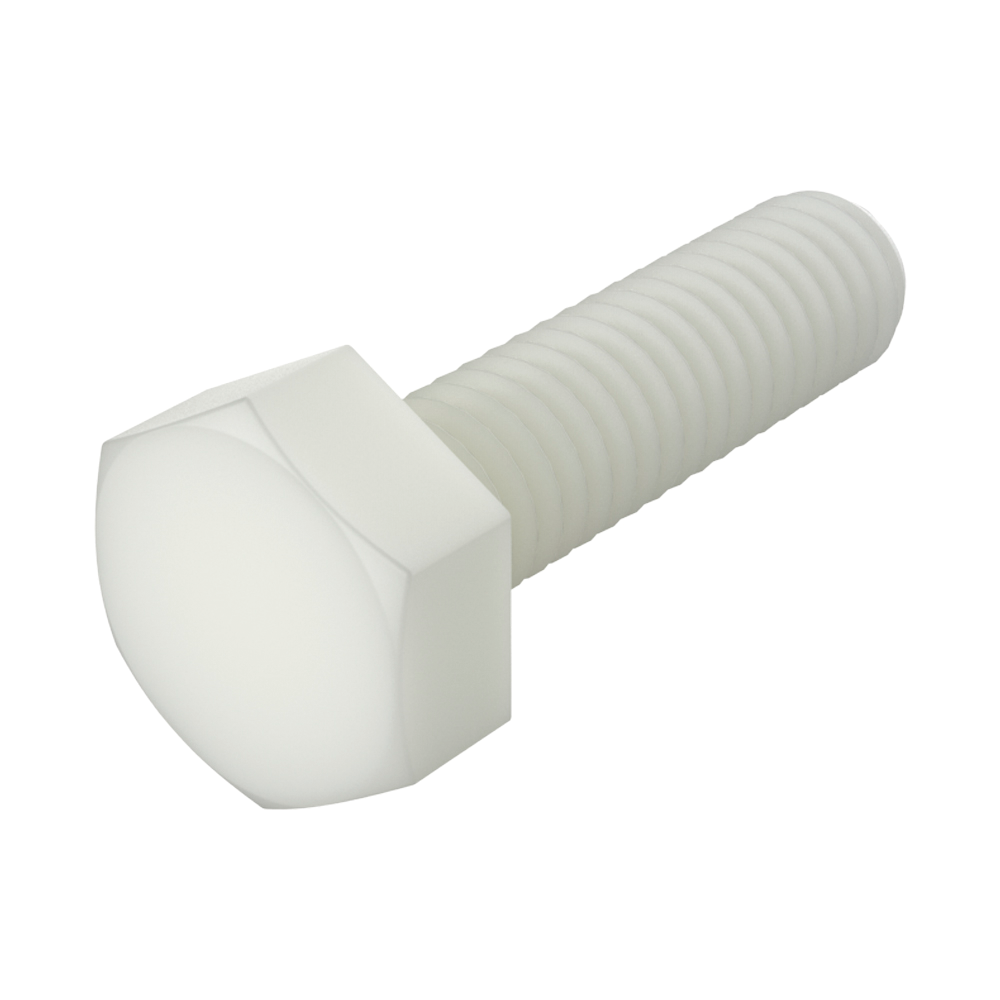

Nasze nylonowe śruby z sześciokątnym łbem szczelinowym (DIN 962) zapewniają doskonałą odporność na działanie substancji chemicznych (patrz tabela właściwości). Są wykonane z materiału o wysokim stopniu wytrzymałości dielektrycznej, nie rdzewieją i zapobiegają uszkodzeniom podczas obciążeniom mechanicznym. Polecamy także śruby przezroczyste w rozmiarach 1/4-20 wykonane z poliwęglanu.   Nasze nylonowe śruby z sześciokątnym łbem szczelinowym (DIN 962) zapewniają doskonałą odporność na działanie substancji chemicznych (patrz tabela właściwości). Są wykonane z materiału o wysokim stopniu wytrzymałości dielektrycznej, nie rdzewieją i zapobiegają uszkodzeniom podczas obciążeniom mechanicznym. Polecamy także śruby przezroczyste w rozmiarach 1/4-20 wykonane z poliwęglanu.   Nasze śruby z łbem sześciokątnym (DIN 933) zapewniają doskonałą odporność na działanie substancji chemicznych (patrz tabela właściwości). Są wykonane z materiału o wysokim stopniu wytrzymałości dielektrycznej, nie rdzewieją i zapobiegają uszkodzeniom podczas obciążeniom mechanicznym.   Nasze śruby z łbem sześciokątnym (DIN 933) zapewniają doskonałą odporność na działanie substancji chemicznych (patrz tabela właściwości). Są wykonane z materiału o wysokim stopniu wytrzymałości dielektrycznej, nie rdzewieją i zapobiegają uszkodzeniom podczas obciążeniom mechanicznym.   Podkładki są stosowane w wielu aplikacjach mechanicznej izolacji. Obniżają wibracje, są odporne na korozję. Możemy wyprodukować je w niestandardowych wymiarach metodą wtryskową lub toczone z materiału PA66 UL94V2 w kolorze czarnym lub barwione. Na specjalne zamówienie mogą być wyposażone w taśmę dwustronnie klejącą dla łatwiejszego montażu - prosimy o kontakt   Nasza nakładka, dzięki specjalnym żeberkom wokół ujścia, ciasno przylega i idealnie zabezpiecza przed uszkodzeniami i korozją. Można nią zabezpieczyć i uszczelnić elemnty w różnych kombinacjach, na przykład śruba i dwie nakrętki. Odporna na wszystkie warunki atmosferyczne, głównie używana w warunkach zewnętrznych, na przykład jako ochrona śrub i nakrętek przy budowie mostów, barierek, ścian dzwiękoszczelnych, itd.
