Our connector/glide LJEV made of PA6 “Polyamide 6” for square tubes has 2 cavities to be able to place hexagonal nuts according to the user's needs.
Depending on the placement of the part, the axis in a vertical position is suitable for placing a leveler or wheel while the horizontal axis is suitable for connect a cross member “structural element” . See video.
We supply the part without nuts, with 1 nut on top , with 1 nut on the bottom , or with 2 nuts .
  Produkowane w kolorach RAL

Rysunki PDF:
UL94:
IP:
RoHS:
Jednostka miary:: Milimetry
Video:


Numer katalogowy
Dla rury
Grubość rury
L / K
E / H
Gniazdo Srubę (SW) / Metryczne (M)



Więcej
info.
02300900100 20 x 20 1,50 41,00 / 2,00 10,00 / 25,00 SW13
02300900101 20 x 20 2,00 41,00 / 2,00 10,00 / 27,00 SW13
02300900102 25 x 25 1,50 42,00 / 2,00 12,50 / 28,00 SW13
02300900103 25 x 25 1,50 40,00 / 2,00 12,50 / 31,00 SW17

Jeśli są Państwo zainteresowani częściami z rodziny LJEV, mogą być Państwo również zainteresowani tymi oto rodzinami cześci:

<p>Nasza <b>stopka poziomująca LKR</b> ma <b>radełkowaną podstawę</b>, która ułatwia obsługę podczas regulacji, montażu lub wymiany.</p>

<p>Wersje M5 produkowane są z <b>LDPE</b>, natomiast pozostałe rozmiary z <b>PA6</b>. Trzpień gwintowany wykonany jest ze <b>stali ocynkowanej</b>.</p>

<p>Odpowiednia do zastosowań przemysłowych, mebli technicznych i wyposażenia handlowego, gdzie wymagane jest poziomowanie za pomocą gwintu metrycznego.</p>

<p>· <b>Gwint metryczny:</b> M5, M6, M8 i M10<br>
· <b>Średnica podstawy:</b> 20 do 45 mm<br>
· <b>Długość:</b> 16 do 56 mm</p>   <p>Nasze <b>stopki poziomujące LHVFB</b> z okrągłą podstawą wykonane są z <b>Poliamidu 6 (PA6)</b> i posiadają nakrętkę zintegrowaną z korpusem do regulacji wysokości za pomocą klucza nastawnego. Gwint wykonany jest ze <b>Stali Ocynkowanej (ZCS)</b>.</p>

<p>Dostępne w różnych konfiguracjach podstawy zależnie od referencji: Typ 1 z podstawą pustą, Typ 2 z podstawą płaską, Typ 3 z koncentrycznymi rowkami hamującymi oraz Typ 4 z gniazdem krzyżowym ułatwiającym poziomowanie.</p>

<p>· <b>Materiał:</b> PA6 z gwintem ze Stali Ocynkowanej (ZCS)<br>
· <b>Dostępne wykończenia:</b> Polerowane/błyszczące lub teksturowane/matowe<br>
· <b>Opcje:</b> Wersja ze Stali Nierdzewnej (SS) oraz gniazdo Allen</p>

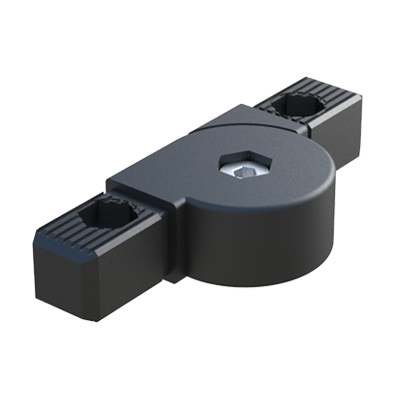

<p><i>Nośność statyczna osiowa zależy od referencji. Aby uzyskać więcej informacji i konfiguracje specjalne, prosimy o kontakt z działem handlowym.</i></p>   Nasza stopka regulowana posiada radełkowaną podstawę, zapewniającą łatwiejszą obsługę.   Nasz konektor kątowy został zaprojektowany do połączenia dwóch rur kwadratowych. Jest dostarczany z wewnętrznym rdzenem metalowym (stal, stal ocynkowana, stal nierdzewna), lub bez rdzenia metalowego wewnątrz.   Nasz 3-kierunkowy konektor został zaprojektowany do rur kwadratowych. Jest dostarczany z wewnętrznym rdzenem metalowym, lub bez rdzenia metalowego wewnątrz.   Nasz zawias z 2-kierunkowym konektorem został zaprojektowany do rur kwadratowych. Ma kąt od 0º do 190º.
