Opis i właściwości
Nasze trzpienie sprężynowe z kulką BAA są przeznaczone do zastosowań pozycjonujących i blokujących w aplikacjach przemysłowych wymagających bezpiecznego, precyzyjnego i powtarzalnego ustalania pozycji. Działają jako stałe elementy zatrzaskowe do prowadzenia, mocowania i pozycjonowania komponentów.
Każdy trzpień składa się z gwintowanego korpusu, sprężyny dociskowej oraz hartowanej kulki pełniącej funkcję elementu ślizgowego. Dostępne w wersji ze stali z wykończeniem oksydowanym z hartowaną kulką stalową zapewniającą wysoką odporność na zużycie oraz ze SS 303 (Stal nierdzewna AISI 303 - 1.4305) zarówno dla korpusu, jak i kulki do zastosowań wymagających odporności na korozję i warunków higienicznych.
Konstrukcja z rowkiem montażowym umożliwia szybki i niezawodny montaż, nawet w ograniczonej przestrzeni.
· Materiał: Stal z wykończeniem oksydowanym lub SS 303 (Stal nierdzewna AISI 303 - 1.4305)
· Wartość F1: Minimalna siła potrzebna do uruchomienia mechanizmu
· Wartość F2: Maksymalna końcowa siła pracy sprężyny
· Zastosowania: Maszyny przemysłowe, systemy blokujące, prowadnice teleskopowe, mechanizmy precyzyjne itd.
Zdjęcia i rysunki techniczne
Widok produktu

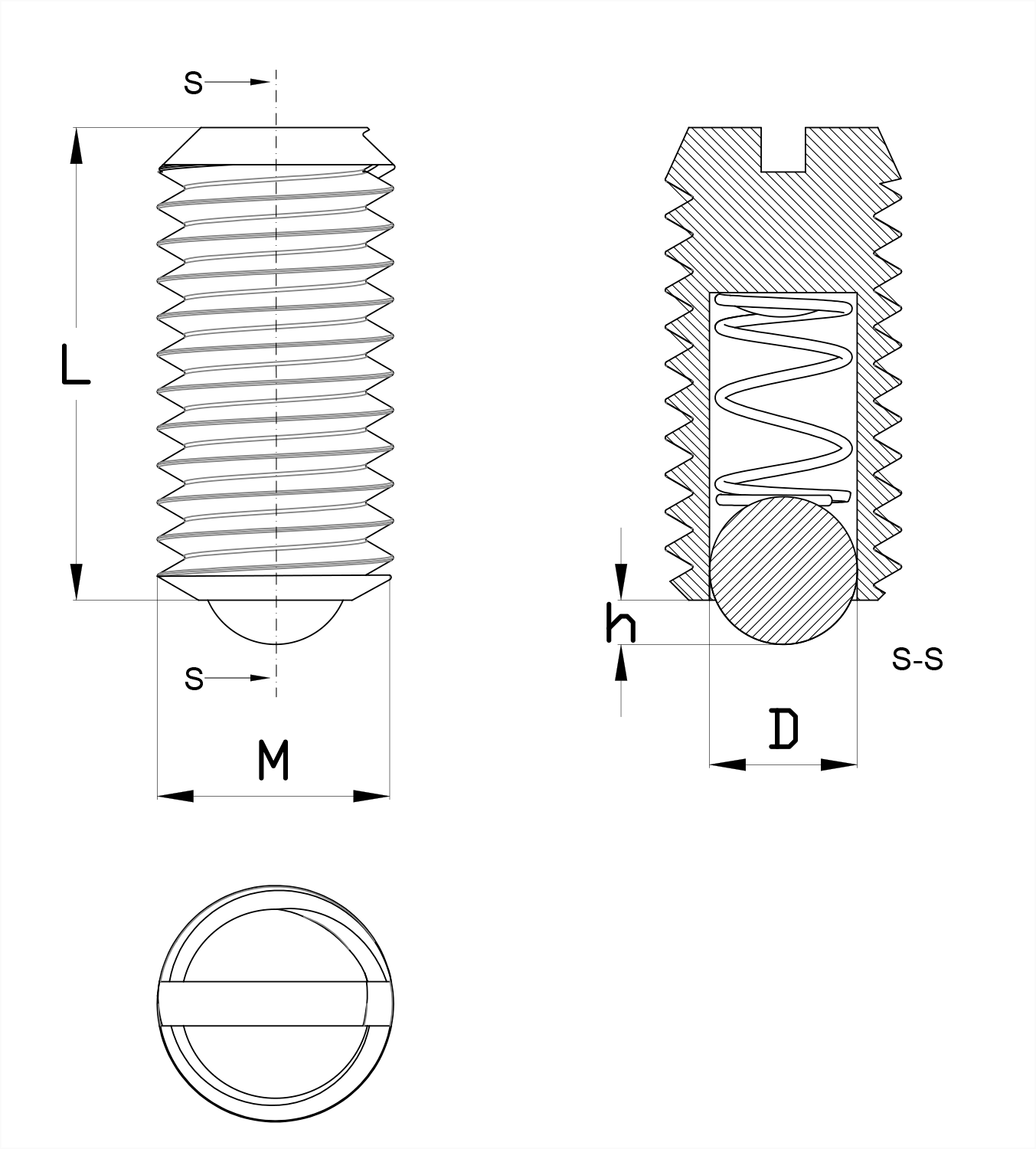

Rysunek techniczny
Wideo
Numery katalogowe i wymiary: Wkręty i zatrzaski kulkowe
| Numer katalogowy | M |
L |
h |
D |
F1 |
F2 |
Więcej info. |
||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 03100401181 | M3 | 7,00 | 0,50 | 1,50 | 2 | 3 | |||||||
| 03100401182 | M4 | 9,00 | 0,80 | 2,50 | 6 | 12 | |||||||
| 03100401183 | M4 | 9,00 | 0,80 | 2,50 | 10 | 20 | |||||||
| 03100401184 | M5 | 12,00 | 0,90 | 3,00 | 7 | 13 | |||||||
| 03100401185 | M5 | 12,00 | 0,90 | 3,00 | 13 | 30 | |||||||
| 03100401186 | M6 | 14,00 | 1,00 | 3,50 | 9 | 16 | |||||||
| 03100401187 | M6 | 14,00 | 1,00 | 3,50 | 24 | 40 | |||||||
| 03100401188 | M8 | 16,00 | 1,50 | 5,00 | 20 | 35 | |||||||
| 03100401189 | M8 | 16,00 | 1,50 | 5,00 | 40 | 60 | |||||||
| 03100401190 | M10 | 19,00 | 2,00 | 6,00 | 25 | 45 | |||||||
| 03100401191 | M10 | 19,00 | 2,00 | 6,00 | 60 | 90 | |||||||
| 03100401192 | M12 | 22,00 | 2,50 | 8,00 | 35 | 60 | |||||||
| 03100401193 | M12 | 22,00 | 2,50 | 8,00 | 75 | 115 | |||||||
| 03100401194 | M16 | 24,00 | 3,50 | 10,00 | 65 | 110 | |||||||
| 03100401195 | M16 | 24,00 | 3,50 | 10,00 | 115 | 190 | |||||||
| 03100401196 | M20 | 30,00 | 4,50 | 12,00 | 90 | 140 | |||||||
| 03100401197 | M20 | 30,00 | 4,50 | 12,00 | 115 | 210 | |||||||
| 03100401198 | M24 | 34,00 | 5,50 | 15,00 | 100 | 150 | |||||||
| 03100401199 | M24 | 34,00 | 5,50 | 15,00 | 125 | 240 |
