Opis i właściwości
Urządzenie zamykające TAB to prosty i skuteczny system przeznaczony do zatrzymywania i blokowania paneli lub pokryw, szeroko stosowany w aplikacjach przemysłowych, elektrycznych oraz w meblach technicznych. Jego kompaktowa konstrukcja umożliwia szybki i pewny montaż, nawet w ograniczonej przestrzeni.
Wykonany z poliamidu (PA6 lub PA12) zapewnia doskonałą wytrzymałość mechaniczną i odporność na zmęczenie, a także stabilność wymiarową przy zmianach temperatury i wilgotności. Wersje z PA12 oferują większą odporność na uderzenia i lepszą pracę w warunkach zewnętrznych lub wysokiej wilgotności, natomiast PA6 wyróżnia się sztywnością i korzystną ceną.
Większość wariantów dostępna jest w wersji otwartej lub zamkniętej, w zależności od wymagań montażowych. W pozycji zamkniętej urządzenie zapewnia trwałe i pewne zablokowanie; w pozycji otwartej umożliwia szybki montaż wstępny i wygodną obsługę przed ostatecznym zamknięciem.
Dostępne w różnych wymiarach, aby dopasować się do grubości panelu i potrzeb zastosowania.
Najważniejsze cechy
• Materiał: PA6 lub PA12
• Wysoka wytrzymałość mechaniczna i trwałość
• Doskonała odporność na czynniki chemiczne i środowiskowe
• Szybki montaż bez specjalnych narzędzi
• Dostępne otwarte lub zamknięte
• Różne rozmiary i siły otwarcia/zamknięcia (w Newtonach) dostępne
Typowe zastosowania
• Zamknięcia obudów, paneli i pokryw ochronnych
• Urządzenia elektryczne, elektroniczne i wentylacyjne
• Meble techniczne, ekspozytory i systemy modułowe
• Rozwiązania szybkiego montażu w produkcji seryjnej
Zdjęcia i rysunki techniczne
Widok produktu
Rysunek techniczny
Wideo
Numery katalogowe i wymiary: Wciskany Zamek Zatrzaskowy
| Numer katalogowy | Średnica otworu |
Grubość ścianki |
Newton opening/closing force (± 0,58 N) |
C |
I |
h / H |

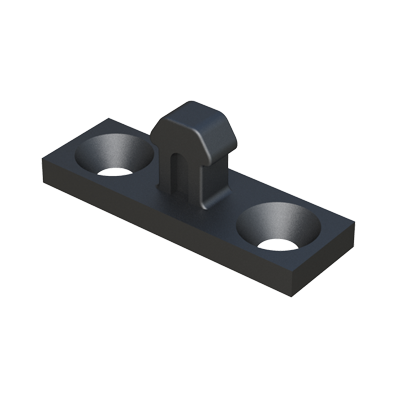

Suitable with TAZ female stand |
Więcej info. |
|||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 50001000015 | 6,90 x 7,00 | 2,00 | 4,9 N | 6,80 | 6,90 | 2,60 / 8,80 | |||||||
| 52001000000 | 7,00 x 8,00 | 2,00 do 2,10 | 4,5 N | 7,00 | 8,00 | 3,00 / 12,20 | |||||||
| 52001000001 | 7,00 x 8,00 | 2,00 do 2,10 | 5,4 N | 7,00 | 8,00 | 3,00 / 12,20 | |||||||
| 52001000002 | 7,00 x 8,00 | 2,00 do 2,10 | 11 N | 7,00 | 8,00 | 3,00 / 12,20 | |||||||
| 50001000009 | 7,00 x 8,00 | 2,00 do 2,20 | 4,9 N | 6,80 | 7,90 | 3,00 / 12,00 |
