Uniwersalny Przepust MKPA został zaprojektowany z myślą o ochronie przewodów, kabli, rurek i węży przechodzących przez ostre, nierówno wywiercone lub wytłoczone w metalu otwory. Wyposażony jest on w 4 zatrzaski zapewniające stabilny montaż, ponadto dzięki poprzecznemu przecięciu może być instalowany w otworach przez które przeprowadzony został już przewód. Wykonany został z materiału odpornego na wysokie temperatury, drgania, promieniowanie UV oraz większość substancji chemicznych.

Rysunki PDF:
UL94:   V2
IP:
RoHS:
Jednostka miary:: Milimetry


Numer katalogowy
Średnica otworu (A)
Maximum panel thickness (G)
d
D
L
H
Rodzaj



Więcej
info.
02001001080 7,00 1,60 5,60 8,90 6,00 1,60 2
01300100900 9,50 1,70 6,60 11,40 6,50 1,30 1
01300100901 9,50 3,20 6,70 10,70 9,90 1,30 1
02010000160 9,50 3,20 6,70 10,70 9,90 1,60 1
00101000108 9,50 3,20 6,71 12,29 10,31 1,60 1
01300100902 11,10 3,20 7,90 12,70 10,30 1,60 1
02010000161 11,10 3,20 8,40 12,70 10,30 1,60 1
02010000162 12,70 3,20 7,90 14,30 10,30 1,60 1
02001001081 13,00 1,60 9,70 14,20 6,40 1,60 2
01300100903 13,00 3,50 9,00 14,90 10,50 1,50 1
02010000163 14,30 3,20 9,90 16,30 10,30 1,60 1
02010000164 15,90 3,20 11,50 17,50 10,30 1,60 1
00101000110 15,90 3,66 11,50 18,69 10,30 1,84 1
02001001082 16,00 1,60 13,20 18,00 6,40 1,60 2
01300100904 16,00 3,50 10,50 18,00 10,50 1,60 1
02001001083 19,00 1,60 16,00 21,10 6,40 1,60 2
00101000111 19,00 3,20 13,11 20,19 10,31 1,60 1
02010000165 19,00 3,20 13,90 20,20 10,30 1,60 1
01300100905 19,00 3,30 14,50 20,60 11,00 1,30 1
02001001084 22,00 1,60 17,80 23,10 6,40 1,60 2
00101000112 22,20 3,20 16,99 24,79 10,31 1,60 1
02010000166 22,20 3,20 17,70 23,40 10,30 1,60 1
02001001085 24,00 1,60 20,80 26,90 6,40 1,60 2
00101000113 25,40 3,20 20,20 28,00 10,30 1,60 1
01300100906 25,40 3,20 20,60 26,60 10,30 1,60 2
02010000167 25,40 3,20 20,60 26,60 10,30 1,60 1
02001001086 27,00 1,60 21,80 28,20 6,50 1,60 2
01300100907 27,80 3,20 22,20 29,40 10,30 1,60 2
02010000168 27,80 3,20 22,20 29,40 10,30 1,60 1
01300100908 31,80 3,20 26,60 34,10 10,30 1,60 2
02010000169 31,80 3,20 26,60 34,10 10,30 1,60 1
01300100909 34,90 3,20 29,70 37,30 10,30 1,60 2
02010000170 34,90 3,20 29,70 37,30 10,30 1,60 1
02010000171 38,10 3,20 31,70 40,10 10,70 1,60 1

Jeśli są Państwo zainteresowani częściami z rodziny MKPA, mogą być Państwo również zainteresowani tymi oto rodzinami cześci:

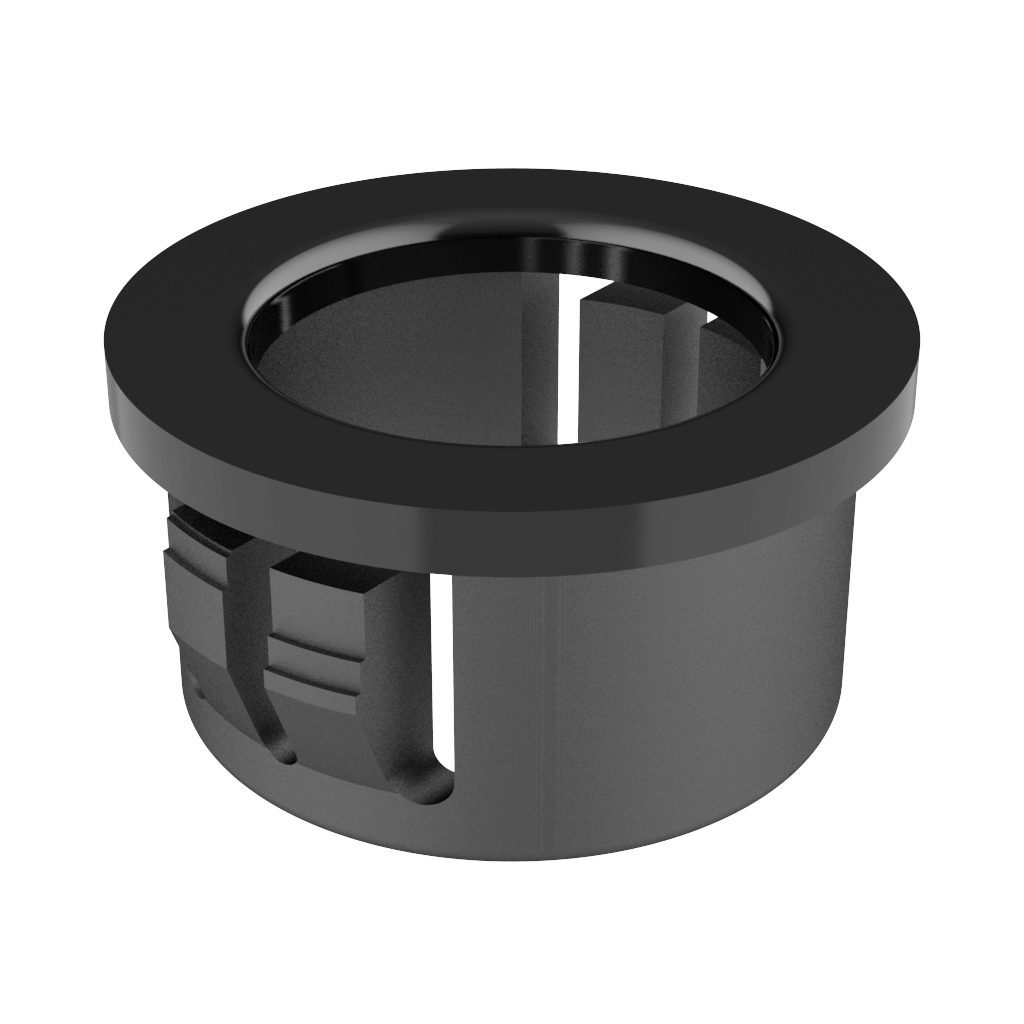

Our MP insulating bushings are used to turn rough-edged, sharp or jagged holes into smooth, clean and insulated holes. They are used in multiple <b>insulation and mechanical protection applications</b> such as electrical and telecommunications cables, pipes, hoses, ropes and utility lines. <br>
<br>
These rings have locking tabs that fit into the holes with fingertip pressure and conform to the maximum thickness of the panel until they are firmly attached to the panels. We have two different models: <b>type 1</b> has a double tab on each side and <b>type 2</b> has one tab on each side.<br>
<br>
MP insulating bushings resist a kickback force of <b>15.8kg</b> and are available in various sizes for use in holes from <b>4.7mm to 152.4mm</b> in diameter. <br>
<br>
Some references comply with the tests endorsed by UL (<i>Underwriters' Laboratories</i>) File E15331 and certified by the CSA (<i>Canadian Standards Association</i>) File 8919. <br>
<br>

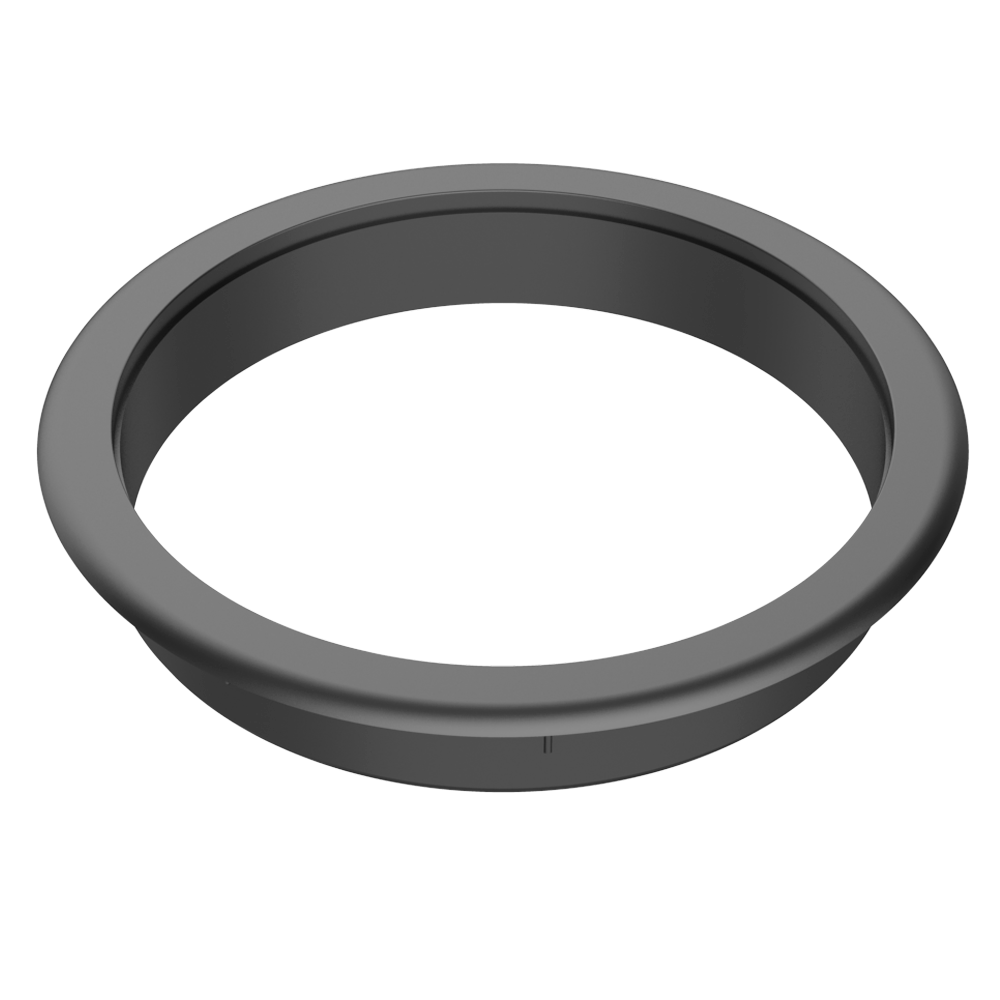

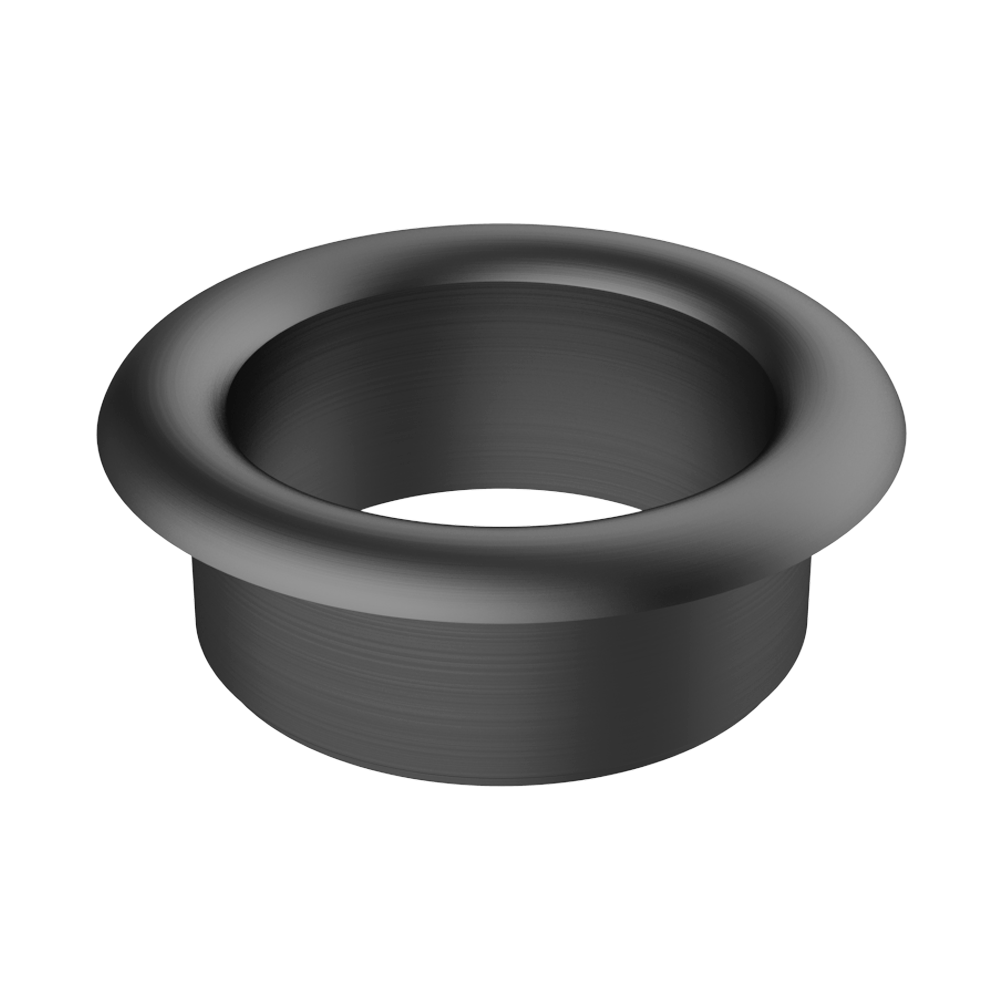

They are made of <b>Nylon</b>(PA66) and available in <b>Black / White</b>. They can be supplied in other colors; To consult the minimum order required for special colors, contact our sales office.   Our AKDAA cable organizer allows cables to be passed through the table keeping them safe from damage. It has a minimalist design, with rounded shapes that, once installed, offer a minimally invasive result. Manufactured in linear low-density polyethylene <b>(LLDPE)</b>, it is available for hole diameters of <b>26</b> or <b>34 mm</b> and in the colors <b>black</b> and <b>natural</b>.   Jeśli potrzebują Państwo tej części ze złączem, aby zamontować wraz z adapterem LKDZZ, do instalacji kablowej z prowadnicami LKABA lub LKABAZ, na organizery kabli LKDG i LKDT, zapraszamy do grupy LKDZY.   Nasz okrągły organizer do kabli umożliwia przejście kabli w biurku, bez ich uszkodzenia. Organizer ma kształt okrągły i odpowiedni jest do średnicy otworu biurka 80mm.
