Przelotka membranowa TSS przystosowana jest do montażu wyjątkowo dużej ilości przewodów oraz wyposażona jest w funkcję pop-out membramy, co zapewnia zdecydowanie większy zakres zastosowań, niż tradycyjne przelotki tego typu. Dzięki nowatorskiej konstrukcji, zapewnia szczelną osłonę, która nawet po przeprowadzeniu przez nią przewodu pod bardzo dużym kątem, spełnia wymogi standardu IP67. Przelotka ta sprawdza się bardzo dobrze również, gdy przewody przechodzą przez nią pod bardzo dużym kątem. Jest ona bardzo łatwa w montażu i nie wymaga stosowania dodatkowych narzędzi. Pozwala zaoszczędzić do 90% czasu, w porównaniu do montażu tradycyjnych przelotek membranowych.

Materiał: TPE
Standardowe kolory: Czarny - Biały - Szary
UL94:   HB/V0
IP:   67
RoHS:
Jednostka miary:: Milimetry
Rysunki PDF:


Numer katalogowy
Średnica otworu (A)
Rozmiar
Grubość panelu (B)
Dla kabli
H
H1 / H2
D / D1

PDF
3D IGS
Dodaj
01601000050 15,20 PG9 0,50 do 3,00 5,00 do 10,00 11,00 4,00 / 6,75 24,00 / 4,00
01601000004 16,50 M16 0,50 do 3,00 5,00 do 10,00 11,00 4,00 / 6,75 23,50 / 4,00
01601000051 19,00 PG11 0,50 do 3,00 6,00 do 12,00 11,00 4,00 / 6,75 26,00 / 5,00
01601000005 20,50 M20 0,50 do 3,00 6,00 do 13,00 11,00 4,00 / 6,75 27,50 / 5,00
01601000052 23,00 PG16 0,50 do 3,50 8,00 do 15,00 11,00 4,00 / 6,75 30,00 / 7,00
01601000006 25,50 M25 0,50 do 3,50 8,00 do 17,00 11,00 4,00 / 6,75 32,50 / 7,00
01601000053 29,00 PG21 0,50 do 4,50 10,00 do 20,00 11,00 4,00 / 6,75 36,00 / 9,00
01601000007 32,50 M32 0,50 do 4,50 12,00 do 24,00 11,00 4,00 / 6,75 39,50 / 11,00
01601000054 38,00 PG29 1,50 do 4,50 18,00 do 27,00 13,50 4,84 / 7,41 38,00 / 17,00
01601000040 40,50 M40 1,50 do 4,50 19,00 do 30,00 18,00 4,84 / 7,41 47,50 / 18,00

Jeśli są Państwo zainteresowani częściami z rodziny TSS, mogą być Państwo również zainteresowani tymi oto rodzinami cześci:

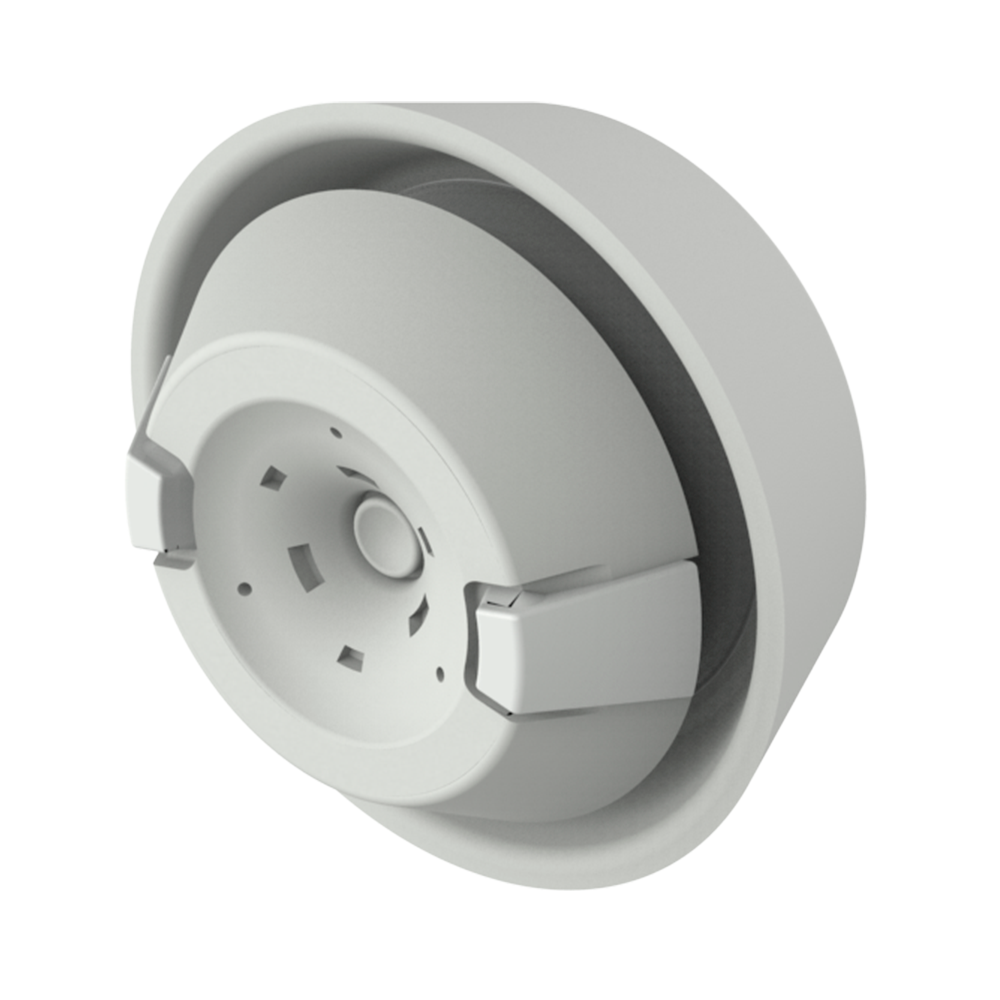

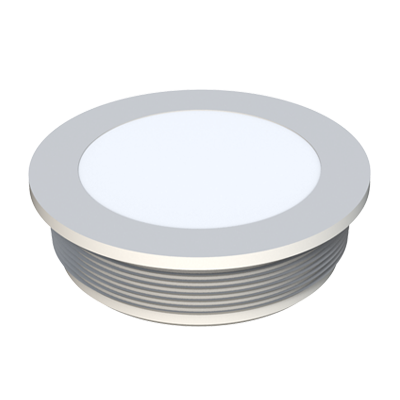

Przelotka membranowa TKL to rewolucyjna wduczęściowa przelotka z kotwicą kablową (opatentowana), wykonana z ysokiej jakości TPE/PA66. Dzięki nowatorskiej konstrukcji sama dostosowuje się do otoczenia i może być używana w wyjątkowo szerokim zakresie średnic. Po zamontowaniu rozszerza się do 5mm na zewnatrz otworu, w którym jest zamocowana. Membrana jest wyjątkowo stabilna w miejscu zamontowania I nawet  po przeprowadzeniu przez nią przewodu, spełnia wymagania normy IP67. Przelotka membranowa TKL jest bardzo łatwa w montażu. Pozwala zaoszczędzić  do 90% czasu, w porównaniu do montażu tradycyjnych przelotek membranowych.   Przelotka hermetyczna TRO jest bardzo łatwa w montażu i nie wymaga użycia dodatkowych narzędzi. Wykonana z wysokiej jakości tworzyw syntetycznych EPDM i CR spełnia standardy normy IP67. Odporna na działanie wody i większości chemikaliów.   Przelotka Hermetyczna TRL posiada  podobną konstrukcję do modelu TRO, jednak jest od niej bardziej płaska, co sprawia, że idealnie nadaje się do montażu zwłaszcza w obszarach o trudnym dostępie.  Możliwość produkcji w kolorach specjalnych.   Zatyczka żebrowana z membraną hermetyczną HPOP instalowana jest szybko i wygodnie poprzez wciśnięcie w otwór. Dzięki hermetycznej membranie odporna jest na zachlapanie, zalanie, kurz, brud etc, nie mniej jednak nie zaleca się jej całkowitego zanurzania w wodzie (IP66). Nadaje się idealnie do zastosowania w obudowach o grubości powyżej 2mm, jak również to zakończeń rur, przez które przechodzą kable. Nowoczesna metoda produkcji  -  jednoczesny wtrysk 2 materiałów miękkich (bi-injekcja LDPE + TPE), ułatwia montaż i zapewnia możliwość przeprowadzenia przewodów o zróżnicowanych średnicach.
