Opis i właściwości
Nasz klips-nit MCPXC to rozwiązanie mocujące zaprojektowane do zapewnienia bezpiecznego połączenia między komponentami poprzez montaż wciskowy. Jego żebrowana konstrukcja umożliwia szybki montaż i pewne mocowanie bez potrzeby użycia specjalnych narzędzi.
Podczas wkładania elastyczne żebra ulegają ściśnięciu, aby przejść przez otwór, a następnie powracają do pierwotnego położenia, tworząc skuteczne mechaniczne zakotwienie odporne na korozję, ścieranie i wibracje. Element można stosować w otworach gwintowanych, gładkich, wierconych lub wytłaczanych, a także w zastosowaniach z otworem nieprzelotowym.
Ta rodzina produktów jest powszechnie stosowana do mocowania paneli, wentylatorów, okładzin, izolacji, elementów wewnętrznych oraz elementów tekstylnych. Jest kompatybilna z materiałami takimi jak plastik, metal, drewno, guma, pianka oraz inne powierzchnie o różnym stopniu sztywności.
· Zakres otworu: od 3 mm do 10 mm
· Grubość panelu: od 0,76 mm do 50 mm
· Materiał standardowy: PA6 i PA66
· Dostępne klasyfikacje UL: HB, V2 i V0
Możemy wykonać wersje specjalne z POM i PP, a także w kolorach innych niż standardowy czarny, z zastrzeżeniem minimalnych ilości produkcyjnych. Ze względu na liczne dostępne konfiguracje w ramach tej rodziny produktów rekomendujemy zamówienie próbek oraz odpowiedniego rysunku technicznego w celu weryfikacji zastosowania.
Zdjęcia i rysunki techniczne

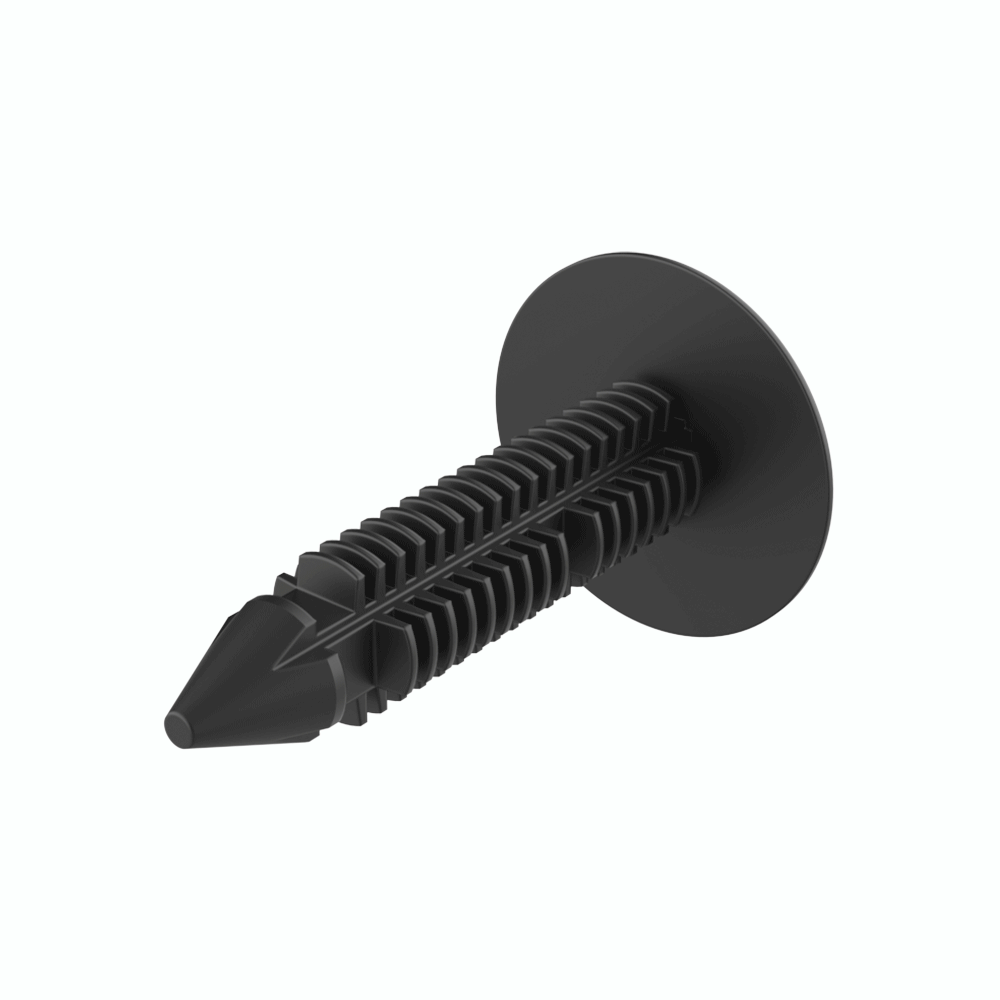

Widok produktu
Rysunek techniczny
Wideo
Numery katalogowe i wymiary: Klips choinkowy
| Numer katalogowy | Średnica otworu |
Grubość ścianki |
D |
L |
H |
Więcej info. |
|||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 01300100420 | 3,00 | 1,50 do 8,00 | 6,00 | 11,00 | 1,30 | ||||||||
| 00100300636 | 3,00 | 1,60 do 3,00 | 8,40 | 4,85 | 1,60 | ||||||||
| 01001000001 | 3,00 | 1,75 do 5,00 | 5,50 | 9,80 | 1,50 | ||||||||
| 01001000002 | 3,00 | 4,00 do 12,00 | 5,50 | 17,00 | 1,50 | ||||||||
| 04100100301 | 3,10 | 4,00 do 16,50 | 5,50 | 18,50 | 1,00 | ||||||||
| 01300100421 | 3,20 | 1,60 do 9,50 | 8,70 | 11,60 | 1,60 | ||||||||
| 04100100302 | 3,20 | 1,60 do 6,35 | 8,74 | 8,15 | 1,57 | ||||||||
| 00100300639 | 3,20 | 1,60 do 3,20 | 8,75 | 5,30 | 1,60 | ||||||||
| 00100300618 | 3,20 | 1,60 do 7,10 | 8,75 | 8,15 | 1,60 | ||||||||
| 00100300816 | 3,20 | 1,60 do 9,50 | 8,75 | 11,65 | 1,60 | ||||||||
| 01300100422 | 3,20 | 3,40 do 6,30 | 6,40 | 7,80 | 2,00 | ||||||||
| 00100300610 | 3,20 | 3,45 do 6,35 | 6,35 | 7,80 | 2,00 | ||||||||
| 50001000010 | 3,50 | 0,70 do 5,00 | 9,10 | 9,50 | 1,50 | ||||||||
| 04100100307 | 4,00 | 0,70 do 6,00 | 9,10 | 11,00 | 1,40 | ||||||||
| 04100100308 | 4,00 | 0,90 do 8,00 | 9,50 | 13,50 | 2,30 | ||||||||
| 01300100423 | 4,00 | 1,60 do 6,00 | 11,20 | 8,30 | 2,00 | ||||||||
| 00100300635 | 4,00 | 1,60 do 6,00 | 11,20 | 8,35 | 2,00 | ||||||||
| 01300100424 | 4,00 | 1,60 do 10,00 | 11,20 | 12,50 | 2,00 | ||||||||
| 01300100425 | 4,00 | 2,10 do 4,30 | 8,00 | 8,60 | 1,00 | ||||||||
| 01300100428 | 4,00 | 2,10 do 7,20 | 8,00 | 11,10 | 1,00 | ||||||||
| 01300100426 | 4,00 | 2,10 do 7,20 | 12,00 | 8,60 | 1,50 | ||||||||
| 01300100429 | 4,00 | 2,10 do 7,20 | 12,00 | 11,10 | 1,50 | ||||||||
| 03500100800 | 4,00 | 2,10 do 7,20 | 12,20 | 11,20 | 1,60 | ||||||||
| 01300100427 | 4,00 | 2,10 do 4,30 | 16,00 | 8,60 | 2,00 | ||||||||
| 01300100430 | 4,00 | 2,10 do 7,20 | 16,00 | 11,10 | 2,00 | ||||||||
| 01300100433 | 4,00 | 2,10 do 7,20 | 16,00 | 15,00 | 2,00 | ||||||||
| 01300100431 | 4,00 | 5,70 do 10,70 | 8,00 | 15,00 | 1,00 | ||||||||
| 01300100432 | 4,00 | 5,70 do 10,70 | 12,00 | 15,00 | 1,50 | ||||||||
| 00100300608 | 4,70 | 0,90 do 5,30 | 11,10 | 11,10 | 1,90 | ||||||||
| 00100300208 | 4,75 | 0,60 do 9,30 | 9,55 | 12,70 | 1,80 | ||||||||
| 00100300598 | 4,75 | 0,75 do 13,00 | 11,11 | 17,30 | 1,78 | ||||||||
| 00100300209 | 4,75 | 0,80 do 8,40 | 11,20 | 14,25 | 1,75 | ||||||||
| 04100100324 | 4,75 | 1,60 do 19,00 | 12,70 | 21,54 | 1,75 | ||||||||
| 01300100441 | 4,75 | 2,10 do 7,20 | 8,00 | 11,10 | 1,00 | ||||||||
| 01300100442 | 4,75 | 2,10 do 7,20 | 12,00 | 11,10 | 1,50 | ||||||||
| 00100300210 | 4,75 | 3,20 do 17,40 | 7,20 | 17,80 | 1,65 | ||||||||
| 00100300599 | 4,75 | 3,20 do 9,30 | 11,10 | 16,25 | 1,80 | ||||||||
| 01300100446 | 4,75 | 5,70 do 10,70 | 12,00 | 15,00 | 1,50 | ||||||||
| 04100100325 | 4,80 | 0,70 do 13,00 | 11,00 | 17,30 | 1,70 | ||||||||
| 01300100434 | 4,80 | 0,75 do 6,70 | 11,10 | 12,16 | 1,75 | ||||||||
| 00100300617 | 4,80 | 1,55 do 10,60 | 12,70 | 12,00 | 2,00 | ||||||||
| 00100300624 | 4,80 | 1,60 do 6,40 | 12,70 | 8,85 | 2,00 | ||||||||
| 01300100435 | 4,80 | 1,60 do 9,50 | 12,70 | 12,00 | 2,00 | ||||||||
| 00100300616 | 4,80 | 1,60 do 14,20 | 12,70 | 15,20 | 2,00 | ||||||||
| 00100300643 | 4,80 | 1,60 do 15,90 | 12,70 | 18,40 | 2,00 | ||||||||
| 01300100437 | 4,80 | 1,60 do 15,90 | 12,70 | 18,40 | 2,00 | ||||||||
| 01300100438 | 4,80 | 2,10 do 4,30 | 8,00 | 8,60 | 1,00 | ||||||||
| 01300100444 | 4,80 | 2,10 do 15,90 | 8,00 | 19,00 | 2,00 | ||||||||
| 01300100439 | 4,80 | 2,10 do 4,30 | 12,00 | 8,60 | 1,50 | ||||||||
| 01300100440 | 4,80 | 2,10 do 4,30 | 16,00 | 8,60 | 2,00 | ||||||||
| 01300100443 | 4,80 | 2,10 do 7,20 | 16,00 | 11,10 | 2,00 | ||||||||
| 01300100445 | 4,80 | 5,70 do 10,70 | 8,00 | 15,00 | 1,00 | ||||||||
| 01300100447 | 4,80 | 5,70 do 10,70 | 16,00 | 15,00 | 2,00 | ||||||||
| 01300100448 | 5,00 | 1,60 do 6,00 | 14,00 | 8,50 | 2,00 | ||||||||
| 999MAICS001 | 5,00 | 1,60 do 26,00 | 14,00 | 28,35 | 2,00 | ||||||||
| 04100100450 | 5,00 | 1,70 do 8,00 | 10,92 | 12,75 | 1,04 | ||||||||
| 00100300810 | 5,00 | 1,80 do 6,30 | 15,90 | 9,55 | 2,55 | ||||||||
| 04100100331 | 5,00 | 2,00 do 12,00 | 15,00 | 17,70 | 1,50 | ||||||||
| 04100100474 | 5,00 | 4,00 do 14,00 | 11,00 | 17,80 | 1,20 | ||||||||
| 01300100449 | 5,40 | 1,70 do 5,00 | 16,00 | 11,00 | 2,00 | ||||||||
| 04100100335 | 5,50 | 1,50 do 14,20 | 16,50 | 19,70 | 2,60 | ||||||||
| 00100300634 | 6,00 | 1,60 do 6,00 | 16,80 | 9,30 | 2,00 | ||||||||
| 01300100450 | 6,00 | 1,60 do 18,00 | 16,80 | 21,30 | 2,00 | ||||||||
| 00100300657 | 6,00 | 1,60 do 50,00 | 16,80 | 53,70 | 2,00 | ||||||||
| 04100100337 | 6,00 | 2,50 do 10,00 | 12,90 | 18,00 | 2,30 | ||||||||
| 04100100336 | 6,00 | 3,50 do 19,00 | 12,60 | 23,60 | 1,50 | ||||||||
| 00100300658 | 6,00 | 6,00 do 18,00 | 16,80 | 21,30 | 2,00 | ||||||||
| 04100100341 | 6,20 | 2,50 do 20,30 | 17,80 | 26,90 | 2,40 | ||||||||
| 00100300611 | 6,30 | 1,20 do 22,20 | 19,05 | 31,75 | 2,80 | ||||||||
| 00100300609 | 6,30 | 1,80 do 10,10 | 17,80 | 13,80 | 2,50 | ||||||||
| 00100300606 | 6,30 | 1,90 do 4,70 | 15,50 | 9,85 | 3,00 | ||||||||
| 00100300607 | 6,30 | 3,20 do 17,40 | 12,70 | 20,00 | 1,70 | ||||||||
| 01300100451 | 6,30 | 3,50 do 36,50 | 17,90 | 46,00 | 2,50 | ||||||||
| 00100300631 | 6,35 | 1,60 do 7,10 | 17,80 | 9,90 | 2,55 | ||||||||
| 00100300627 | 6,35 | 1,60 do 10,65 | 17,80 | 12,85 | 2,55 | ||||||||
| 00100300629 | 6,35 | 1,60 do 14,20 | 17,80 | 16,00 | 2,55 | ||||||||
| 00100300632 | 6,35 | 1,60 do 21,30 | 17,80 | 22,35 | 2,55 | ||||||||
| 00100300622 | 6,35 | 1,60 do 28,40 | 17,80 | 28,45 | 2,55 | ||||||||
| 00100300659 | 6,35 | 1,60 do 31,80 | 17,80 | 35,90 | 2,00 | ||||||||
| 00100300660 | 6,35 | 1,60 do 38,10 | 17,80 | 41,45 | 2,55 | ||||||||
| 00100300661 | 6,35 | 1,60 do 44,00 | 17,80 | 47,80 | 2,55 | ||||||||
| 00100300662 | 6,35 | 1,60 do 50,80 | 17,80 | 54,15 | 2,55 | ||||||||
| 00100300602 | 6,35 | 1,60 do 12,20 | 20,00 | 12,50 | 1,80 | ||||||||
| 01300100452 | 6,35 | 2,10 do 4,30 | 8,00 | 8,60 | 1,00 | ||||||||
| 01300100455 | 6,35 | 2,10 do 7,20 | 8,00 | 11,10 | 1,00 | ||||||||
| 01300100453 | 6,35 | 2,10 do 4,30 | 12,00 | 8,60 | 1,50 | ||||||||
| 01300100456 | 6,35 | 2,10 do 7,20 | 12,00 | 11,10 | 1,50 | ||||||||
| 01300100454 | 6,35 | 2,10 do 4,30 | 16,00 | 8,60 | 2,00 | ||||||||
| 01300100457 | 6,35 | 2,10 do 7,20 | 16,00 | 11,10 | 2,00 | ||||||||
| 00100300601 | 6,35 | 3,80 do 13,60 | 12,60 | 19,90 | 1,90 | ||||||||
| 00100300211 | 6,35 | 3,80 do 13,50 | 17,80 | 20,30 | 2,40 | ||||||||
| 00100300600 | 6,35 | 5,10 do 5,50 | 18,30 | 10,80 | 2,50 | ||||||||
| 01300100458 | 6,35 | 5,70 do 10,70 | 8,00 | 15,00 | 1,00 | ||||||||
| 01300100459 | 6,35 | 5,70 do 10,70 | 12,00 | 15,00 | 1,50 | ||||||||
| 01300100460 | 6,35 | 5,70 do 10,70 | 16,00 | 15,00 | 2,00 | ||||||||
| 04100100354 | 6,40 | 0,90 do 15,00 | 12,70 | 21,00 | 2,40 | ||||||||
| 01300100461 | 6,40 | 1,60 do 9,50 | 17,80 | 12,90 | 2,50 | ||||||||
| 01300100462 | 6,40 | 1,60 do 15,90 | 17,80 | 19,20 | 2,50 | ||||||||
| 01300100463 | 6,40 | 1,60 do 44,00 | 17,80 | 47,80 | 2,50 | ||||||||
| 01300100464 | 6,40 | 1,60 do 50,80 | 17,80 | 54,20 | 2,50 | ||||||||
| 50001000050 | 6,40 | 2,30 do 8,90 | 17,80 | 15,35 | 2,40 | ||||||||
| 04100100356 | 6,40 | 2,40 do 8,10 | 19,00 | 12,70 | 1,00 | ||||||||
| 04100100357 | 6,40 | 2,70 do 7,30 | 19,10 | 15,90 | 0,90 | ||||||||
| 04100100353 | 6,40 | 3,20 do 10,30 | 12,90 | 15,90 | 1,40 | ||||||||
| 01300100465 | 7,00 | 0,80 do 7,40 | 18,30 | 10,40 | 2,00 | ||||||||
| 04100100360 | 7,00 | 2,50 do 25,00 | 30,30 | 34,80 | 2,20 | ||||||||
| 01300100466 | 7,10 | 1,60 do 25,40 | 20,00 | 29,10 | 2,50 | ||||||||
| 01300100467 | 7,10 | 1,60 do 31,80 | 20,00 | 35,60 | 2,50 | ||||||||
| 00100300604 | 7,10 | 20,60 do 40,10 | 15,10 | 49,20 | 1,30 | ||||||||
| 04100100372 | 7,14 | 1,60 do 12,70 | 20,32 | 16,51 | 2,54 | ||||||||
| 00100300619 | 7,15 | 1,60 do 10,65 | 20,00 | 13,10 | 2,55 | ||||||||
| 00100300620 | 7,15 | 1,60 do 14,20 | 20,00 | 16,30 | 2,55 | ||||||||
| 00100300615 | 7,15 | 1,60 do 15,80 | 20,00 | 19,50 | 2,55 | ||||||||
| 00100300626 | 7,15 | 1,60 do 21,30 | 20,00 | 22,70 | 2,55 | ||||||||
| 00100300664 | 7,15 | 1,60 do 22,20 | 20,00 | 25,95 | 2,55 | ||||||||
| 00100300665 | 7,15 | 1,60 do 25,40 | 20,00 | 29,15 | 2,55 | ||||||||
| 00100300666 | 7,15 | 1,60 do 31,80 | 20,00 | 35,60 | 2,55 | ||||||||
| 00100300625 | 7,15 | 1,60 do 37,90 | 20,00 | 41,95 | 2,55 | ||||||||
| 00100300667 | 7,15 | 1,60 do 44,00 | 20,00 | 48,30 | 2,55 | ||||||||
| 00100300628 | 7,15 | 1,60 do 7,10 | 20,10 | 9,75 | 2,55 | ||||||||
| 01300100468 | 7,15 | 1,90 do 12,10 | 16,50 | 18,70 | 1,60 | ||||||||
| 01300100469 | 7,15 | 1,90 do 26,00 | 16,50 | 32,60 | 1,60 | ||||||||
| 01300100470 | 7,15 | 2,10 do 7,20 | 8,00 | 11,10 | 1,00 | ||||||||
| 01300100471 | 7,15 | 2,10 do 7,20 | 12,00 | 11,10 | 1,50 | ||||||||
| 01300100472 | 7,15 | 2,10 do 7,20 | 16,00 | 11,10 | 2,00 | ||||||||
| 00100300212 | 7,15 | 2,35 do 12,70 | 15,90 | 226,0 | 2,80 | ||||||||
| 01300100473 | 7,15 | 3,80 do 10,70 | 8,00 | 15,00 | 1,00 | ||||||||
| 01300100474 | 7,15 | 3,80 do 10,70 | 12,00 | 15,00 | 1,50 | ||||||||
| 01300100475 | 7,15 | 3,80 do 10,70 | 16,00 | 15,00 | 2,00 | ||||||||
| 00100300663 | 7,15 | 4,30 do 19,55 | 17,65 | 24,80 | 2,30 | ||||||||
| 01300100476 | 7,15 | 6,90 do 14,20 | 8,00 | 19,00 | 1,00 | ||||||||
| 01300100477 | 7,15 | 6,90 do 14,20 | 12,00 | 19,00 | 1,50 | ||||||||
| 01300100478 | 7,15 | 6,90 do 14,20 | 16,00 | 19,00 | 2,00 | ||||||||
| 01300100479 | 7,15 | 7,00 do 31,10 | 16,50 | 37,70 | 1,60 | ||||||||
| 01300100480 | 7,15 | 12,10 do 22,20 | 16,50 | 28,80 | 1,60 | ||||||||
| 01300100481 | 7,15 | 14,60 do 38,70 | 16,50 | 45,30 | 1,60 | ||||||||
| 01300100482 | 7,15 | 19,70 do 43,80 | 16,50 | 50,80 | 1,60 | ||||||||
| 04100100376 | 7,20 | 1,50 do 14,00 | 19,00 | 21,20 | 2,40 | ||||||||
| 01300100483 | 7,90 | 1,60 do 6,40 | 22,20 | 10,40 | 2,50 | ||||||||
| 00100300817 | 7,90 | 1,60 do 6,40 | 22,20 | 10,40 | 2,55 | ||||||||
| 00100300677 | 7,90 | 1,60 do 9,55 | 22,20 | 13,45 | 2,55 | ||||||||
| 01300100484 | 7,90 | 1,60 do 15,90 | 22,20 | 19,90 | 2,50 | ||||||||
| 00100300670 | 7,90 | 1,60 do 15,90 | 22,20 | 19,90 | 2,55 | ||||||||
| 01300100485 | 7,90 | 1,60 do 19,10 | 22,20 | 22,70 | 2,50 | ||||||||
| 00100300623 | 7,90 | 1,60 do 21,30 | 22,20 | 22,70 | 2,55 | ||||||||
| 00100300672 | 7,90 | 1,60 do 25,40 | 22,20 | 29,75 | 2,55 | ||||||||
| 04100100385 | 7,90 | 1,60 do 31,70 | 22,20 | 35,97 | 2,54 | ||||||||
| 01300100486 | 7,90 | 1,60 do 31,80 | 22,20 | 36,00 | 2,50 | ||||||||
| 00100300673 | 7,90 | 1,60 do 31,80 | 22,20 | 36,00 | 2,55 | ||||||||
| 00100300674 | 7,90 | 1,60 do 38,10 | 22,20 | 42,40 | 2,55 | ||||||||
| 04100100384 | 7,90 | 1,607 do 25,40 | 22,20 | 29,54 | 2,54 | ||||||||
| 01300100487 | 7,90 | 2,50 do 12,00 | 24,20 | 19,00 | 2,50 | ||||||||
| 03500103000 | 8,00 | 3,30 do 12,70 | 12,70 | 16,40 | 1,50 | ||||||||
| 04100100387 | 8,70 | 1,40 do 13,00 | 16,00 | 19,50 | 2,50 | ||||||||
| 01300100488 | 9,50 | 1,50 do 19,00 | 21,00 | 28,30 | 3,70 | ||||||||
| 00100300687 | 9,50 | 1,60 do 6,40 | 25,40 | 11,50 | 2,55 | ||||||||
| 00100300678 | 9,50 | 1,60 do 12,70 | 25,40 | 17,50 | 2,55 | ||||||||
| 01300100489 | 9,50 | 1,60 do 50,80 | 25,40 | 56,20 | 2,50 | ||||||||
| 04100100389 | 10,00 | 1,50 do 20,00 | 21,20 | 28,20 | 4,00 |
