Przelotka membranowa TKL to rewolucyjna wduczęściowa przelotka z kotwicą kablową (opatentowana), wykonana z ysokiej jakości TPE/PA66. Dzięki nowatorskiej konstrukcji sama dostosowuje się do otoczenia i może być używana w wyjątkowo szerokim zakresie średnic. Po zamontowaniu rozszerza się do 5mm na zewnatrz otworu, w którym jest zamocowana. Membrana jest wyjątkowo stabilna w miejscu zamontowania I nawet po przeprowadzeniu przez nią przewodu, spełnia wymagania normy IP65. Przelotka membranowa TKL jest bardzo łatwa w montażu. Pozwala zaoszczędzić do 90% czasu, w porównaniu do montażu tradycyjnych przelotek membranowych.

Rysunki PDF:
UL94:   HB
IP:   65
RoHS:
Jednostka miary:: Milimetry


Numer katalogowy
Średnica otworu (A)
Grubość panelu (B)
Dla kabli IP65
L1
L2
L3
SW



Więcej
info.
01601000001 20,50 / M20 2,00 do 5,00 7,00 do 11,00 17,00 do 20.00 5,50 4,00 29,30 do 34,50
01601000060 20,50 / M20 0,50 a 3,00 7,00 a 11,00 17,00 a 20,00 5,50 4,00 34,20 a 37,20
01601000002 25,50 / M25 2,00 do 5,00 7,00 do 13,00 17,00 do 20.00 5,50 5,00 34,30 do 40,00
01601000061 25,50 / M25 0,90 a 3,00 7,00 a 13,00 17,00 a 20,00 5,50 5,00 39,20 a 42,20

Jeśli są Państwo zainteresowani częściami z rodziny TKL, mogą być Państwo również zainteresowani tymi oto rodzinami cześci:

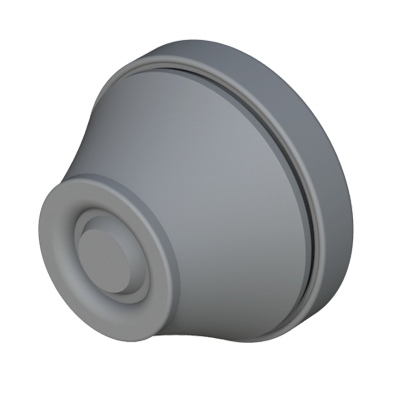

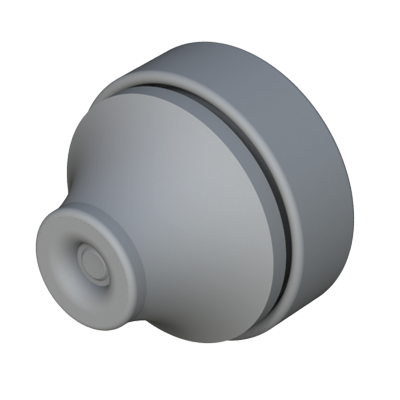

Przelotka membranowa TSS przystosowana jest do montażu wyjątkowo dużej ilości przewodów oraz  wyposażona jest w funkcję pop-out membramy, co zapewnia zdecydowanie większy zakres zastosowań, niż tradycyjne przelotki tego typu. Dzięki nowatorskiej konstrukcji, zapewnia szczelną osłonę, która nawet po przeprowadzeniu przez nią przewodu pod bardzo dużym kątem, spełnia wymogi standardu IP67. Przelotka ta sprawdza się bardzo dobrze również, gdy przewody przechodzą przez nią pod bardzo dużym kątem. Jest ona bardzo łatwa w montażu i nie wymaga stosowania dodatkowych narzędzi. Pozwala zaoszczędzić  do 90% czasu, w porównaniu do montażu tradycyjnych przelotek membranowych.   Przelotka hermetyczna TRO jest bardzo łatwa w montażu i nie wymaga użycia dodatkowych narzędzi. Wykonana z wysokiej jakości tworzyw syntetycznych EPDM i CR spełnia standardy normy IP67. Odporna na działanie wody i większości chemikaliów.   Przelotka Hermetyczna TRL posiada  podobną konstrukcję do modelu TRO, jednak jest od niej bardziej płaska, co sprawia, że idealnie nadaje się do montażu zwłaszcza w obszarach o trudnym dostępie.  Możliwość produkcji w kolorach specjalnych.
